ДР-Д-Ф
Доступен для скачивания
краткий каталог продукции:
Цена: 788 ... 995 руб.
Реле давления ДР-Д-Ф предназначено для поддержания избыточного давления жидких или газообразных веществ в заданных пределахОсобенности:
-
Компактные размеры и малый вес
-
Фиксированные уставки на включение и выключение
-
Возможность использования с хладагентами как на воздушной, так и на водной основе
-
Одна контактная группа на замыкание или размыкание
-
Кабель 1 м
- Модификации прибора с резьбой G¼" совместимы с капиллярной трубкой ТСТ-900-7/16 (требуется переходник ПТСТ-G1/4-7/16)
| Параметр | Значение |
| Рабочая среда
| Жидкие и газообразные среды, хладагенты
|
| Максимальное давление
| 3,5 МПа (кроме модели 4,5/3,8 МПа) |
| Реле
| ~6 А, 240 В
|
| Присоединение | Внутренняя G7/16" или наружная G¼" |
| Температура эксплуатации | −30...+80°С |
| Степень пылевлагозащиты
| IP65
|
| Габаритные размеры
| ∅ 23×41 мм
|
| Длина кабеля | 1 м |
| Вес
| 60 г
|
Модификации:
| Давление вкл./выкл.
| Состояние при 0 МПа
| Описание
|
| 0,02/0,15 МПа
| НЗ
| Замыкается (вкл.) на 0,02 МПа, размыкается (выкл.) на 0,15 МПа
|
| 0,15/0,02 МПа
| НО
| Замыкается (вкл.) на 0,15 МПа, размыкается (выкл.) на 0,02 МПа
|
| 0,4/0,2 МПа
| НО
| Замыкается (вкл.) на 0,4 МПа, размыкается (выкл.) на 0,2 МПа
|
| 0,6/0,4 МПа
| НО
| Замыкается (вкл.) на 0,6 МПа, размыкается (выкл.) на 0,4 МПа
|
| 0,8/0,6 МПа
| НО
| Замыкается (вкл.) на 0,8 МПа, размыкается (выкл.) на 0,6 МПа
|
| 1,6/1,2 МПа
| НО
| Замыкается (вкл.) на 1,6 МПа, размыкается (выкл.) на 1,2 МПа
|
| 2,5/2 МПа
| НО
| Замыкается (вкл.) на 2,5 МПа, размыкается (выкл.) на 2 МПа
|
| 4,5/3,8 МПа
| НО
| Замыкается (вкл.) на 4,5 МПа, размыкается (выкл.) на 3,8 МПа
|
| Габаритные размеры
|
 |

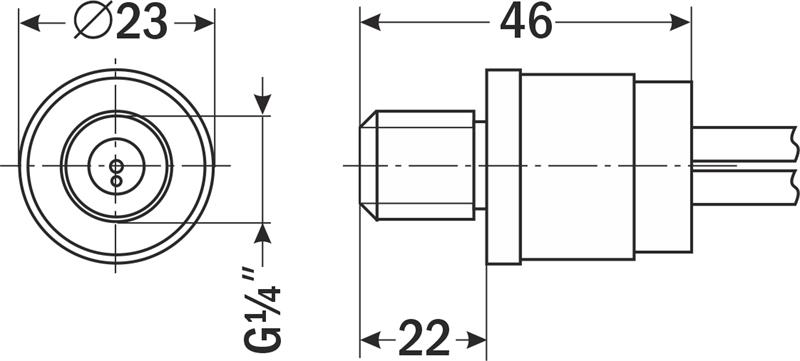

| ДР-Д-Ф с наружной резьбой |
 |

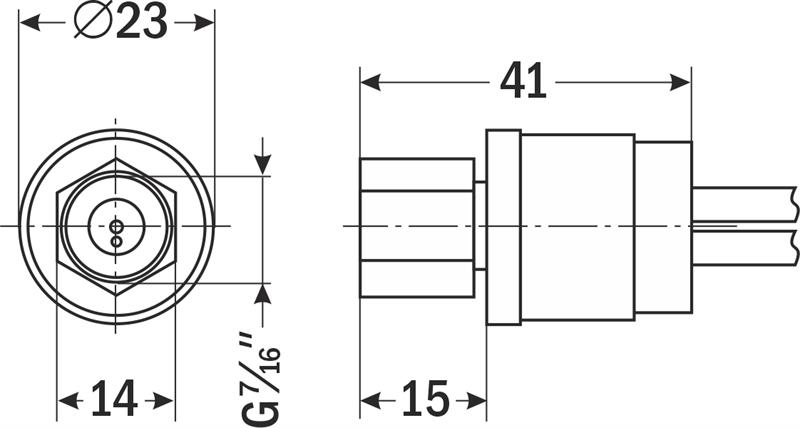

| ДР-Д-Ф с внутренней резьбой |
