ПТНт-А

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ

• Тефлон обладает высокой диэлектрической прочностью, эластичностью, химической стойкостью, устойчивостью к свету и погодным условиям. Изоляция из тефлона позволяет использовать провод и датчики с ним в пищевой, химической промышленности и т.д. при температурах до +200°С.


Принцип действия: Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.
Длина компенсационного провода может быть до 30 м, но при удлинении более 20 м рекомендуется использовать провода с экраном, например ПТНЭ-А, ПТНГЭ-А, ПТНЭк-А, ПТНГЭк-А

Технические характеристики:

Параметры	Значение
Тип	ХА (К), ХК (L), ЖК (J)
Рабочий диапазон температур	0...+200°С
Класс допуска (по DIN 43722)	2

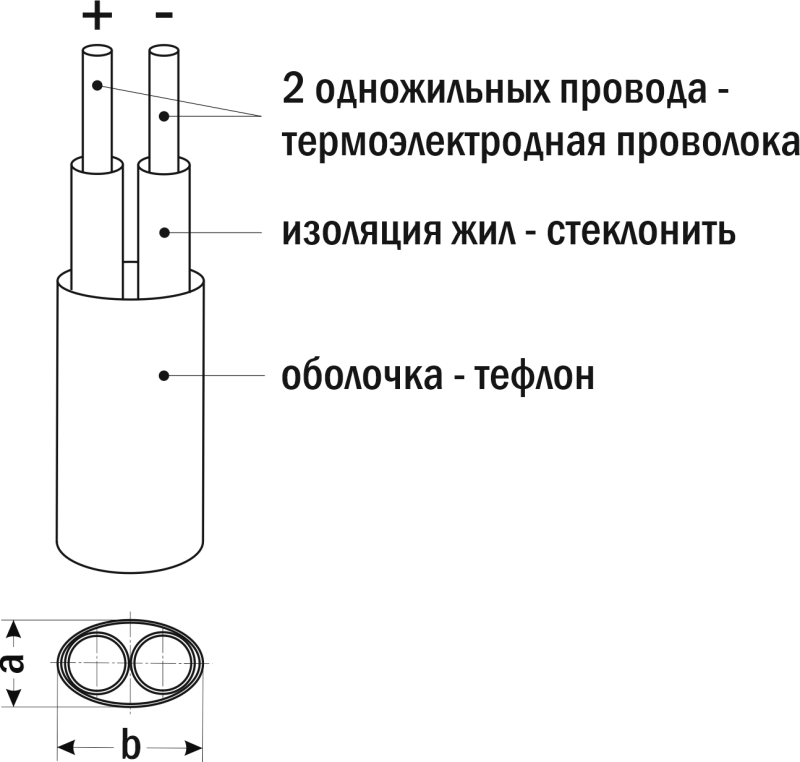

Количество жил в проводе	1
Диаметр жилы	0,5 мм
Количество проводов	2
Сечение	0,2 мм²
Наружные размеры a×b	2×3 мм
Изоляция жил	стеклонить
Оболочка	тефлон
