ПТН-А

Компенсационный  (термопарный)  провод  предназначен  для  соединения термопары с измерительным прибором и для изготовления термопар (например, щуп ТТД-21, см. фото). Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ

Принцип действия:Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.
Длина компенсационного провода может быть до 30 м, но при удлинении более 20 м рекомендуется использовать провода с экраном, например ПТНЭ-А, ПТНГЭ-А, ПТНГЭк-А

При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN (кроме НН (N) — стандарт IEС)

Полярность	ХА (К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	розовая жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

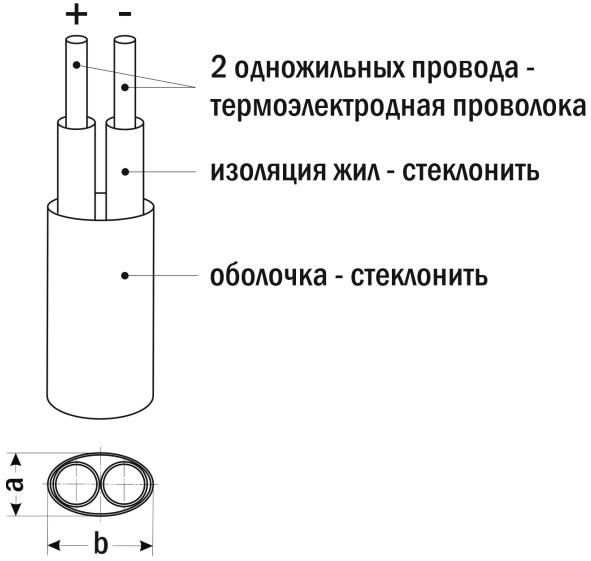

Тип	Диаметр жилы, мм	Сечение, мм²	a×b, мм
ХА (К), ХК (L)	1×0,3	2×0,1	1×2
	1×0,5	2×0,2	2×3
	1×0,7	2×0,4	2×3
	1×1,0	2×0,8	2×3
	1×1,2	2×1,1	2×4
	1×1,5	2×1,8	2×4
ХА (К)	1×0,8	2×0,5	2×4
ХА (К), ЖК (J)	1×0,6	2×0,3	2×3,5
ЖК (J)	1×0,5	2×0,2	2×3
	1×0,7	2×0,4	2×3
	1×1,0	2×0,8	2×3
	1×1,2	2×1,1	2×4
	1×1,5	2×1,8	2×4
НН (N), ХКн (E), МКн (Т)	1×0,5	2×0,2	2×3
