РЭПВ-52
Доступен для скачивания
краткий каталог продукции:
Цена: 2019 ... 12532 руб.
Электромагнитный пневмораспределитель cерии РЭПВ-52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Особенности:
Описание прибора: Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
Моностабильный: в исходном положении воздух подается через порт питания P нарабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
*габаритные размеры указаны в мм
Версия: 2023-11-17-ЛВС
- Может быть оснащен одной катушкой (моностабильный) или двумя катушками (бистабильный)
- Моностабильные распределители управляются при помощи катушки, возврат за счет пружины
- Бистабильные распределители в обе стороны переключаются за счет катушек
| Параметр | Значение | |||
| Тип распределителя | 5/2
| |||
| Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм)
| |||
| Проходное сечение | ⅛" | ¼" | ⅜" | ½" |
| Присоединение рабочих портов | G⅛" | G¼" | G⅜" | G½" |
| Присоединение портов выхлопа
| G⅛" | G⅛" | G¼" | G½" |
| Пропускная способность (при давлении 0,6 МПа)
| 900 л/мин
| 1350 л/мин | 2250 л/мин | 3200 л/мин |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление
| 1,2 МПа
| |||
| Питание
| ~220 В, ~110 В, ~24 В
=24 В, =12 В | |||
| Допуск по напряжению
| ±10% | |||
| Катушка | КС-18 | КС-28
ASEx580 (взрывозащищенная) | ||
| Потребляемая мощность катушки | ~3,5 ВА/=3 Вт | КС-28: ~5,5 ВА/=5 Вт
ASEx580: ~5 ВА/=5 Вт | ||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты
| IP65 | |||
| Класс изоляции соленоида
| Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа
| 12 000 000 циклов
| |||
| Материал корпуса распределителя
| Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа
| Пневматическая схема
| Габаритные размеры, мм |

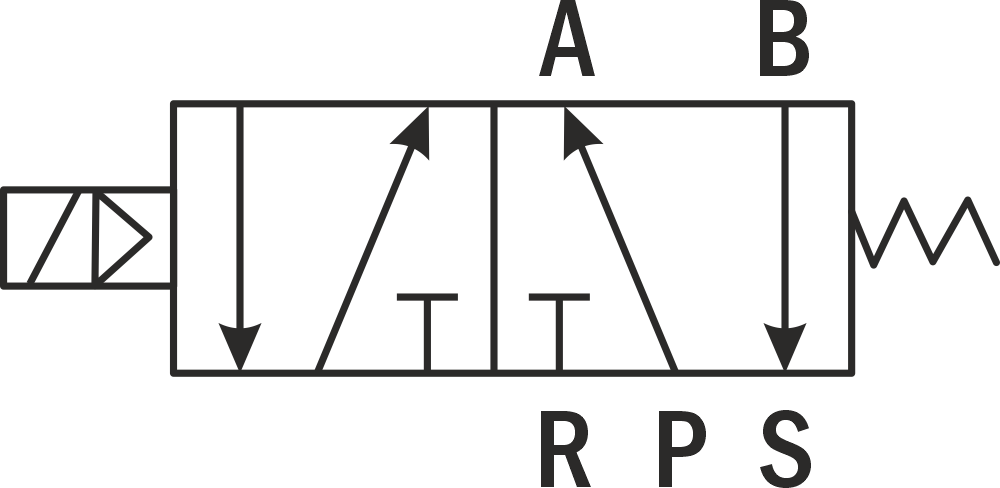

| C одной катушкой управления (моностабильный) | ||||
| РЭПВ-5211-18
| G⅛" | G⅛" |
P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 53×111×18 |
| РЭПВ-5221-14
| G¼" | G⅛" | 65×118×22 | |
| РЭПВ-5231-38
| G⅜" | G¼" | 67,5×136×27 | |
| РЭПВ-5241-12
| G½" | G½" | 75×166×34 | |

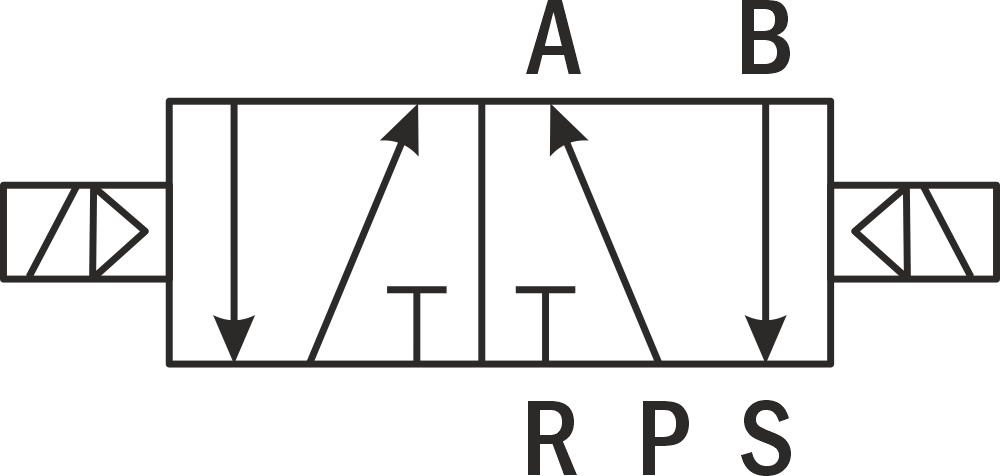

| C двумя катушками управления (бистабильный) | ||||
| РЭПВ-5212-18
| G⅛" | G⅛" |
P – порт питания А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 53,5×145×18 |
| РЭПВ-5222-14
| G¼" | G⅛" | 65×174×22 | |
| РЭПВ-5232-38
| G⅜" | G¼" | 67,5×190×27 | |
| РЭПВ-5242-12 | G½" | G½" | 73×222×34 | |
Описание прибора: Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
Моностабильный: в исходном положении воздух подается через порт питания P нарабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
Бистабильный: при подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При снятии питания золотник остается в том же положении. При подаче питания на вторую катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник остается в том же положении.
Таблица соответствия аксессуаров:
| Модель пневмораспределителя
| Модель плиты
| Модель постовой заглушки | Модель торцевой заглушки |
| РЭПВ-5211-18
РЭПВ-5212-18 | ПМ-5318
| ЗП-5318 | ЗТР-18 |
| РЭПВ-5221-14
РЭПВ-5222-14 | ПМ-5314
| ЗП-5314 | ЗТР-14 |
| РЭПВ-5231-38
РЭПВ-5232-38 | ПМ-5338 | ЗП-5338 | ЗТР-38 |
| РЭПВ-5241-12
РЭПВ-5242-12 | ПМ-5312
| ЗП-5312 | ЗТР-12 |

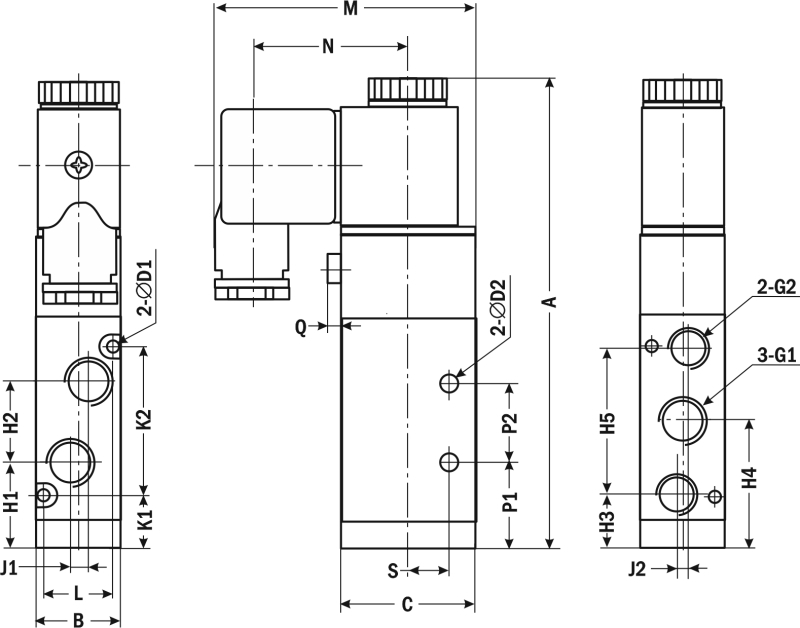

| Габаритные размеры (с одной катушкой управления) |
 |
| Модификация
| G1
| G2
| A
| B
| C
| D1
| D2
| H1
| H2
| H3
| H4
| H5
|
| РЭПВ-5211-18 | ⅛" | ⅛" | 111
| 18
| 27
| 3,3
| 3,3
| 20
| 15
| 14
| 28
| 28
|
| РЭПВ-5221-14 | ¼" | ⅛" | 118
| 22
| 35
| 3,3
| 4,3
| 21,5
| 20
| 13,5
| 31,5
| 36
|
| РЭПВ-5231-38 | ⅜" | ¼" | 136
| 27
| 40
| 4,3
| 4,3
| 29
| 22
| 17,5
| 40
| 45
|
| РЭПВ-5241-12 | ½" | ½" | 166
| 34
| 50
| 4,3
| 5
| 36
| 36
| 23
| 54
| 62,5
|
| Модификация
| J1
| J2
| K1
| K2
| L
| M
| N
| P1
| P2
| Q
| S
|
| РЭПВ-5211-18 | 3
| 2
| 13
| 30
| 13
| 53
| 32,5
| 21
| 14
| 3
| 9,5
|
| РЭПВ-5221-14 | 3
| 0
| 12,5
| 38
| 17
| 65
| 38
| 21,5
| 20
| 3,5
| 10
|
| РЭПВ-5231-38 | 4
| 0
| 15
| 50
| 20
| 67,5
| 38,5
| 28
| 24
| 3,5
| 13,5
|
| РЭПВ-5241-12 | 4
| 0
| 18
| 72
| 27
| 75
| 37,5
| 40,5
| 28
| 3,5
| 17,5
|

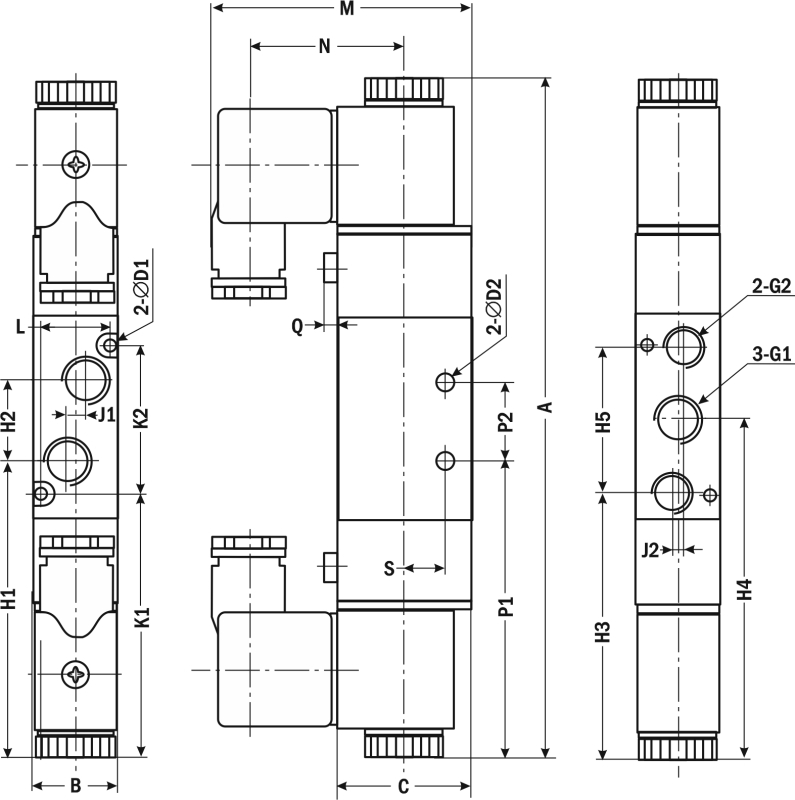

| Габаритные размеры (с двумя катушками управления) |
 |
| Модификация
| G1
| G2
| A
| B
| C
| D1
| D2
| H1
| H2
| H3
| H4
| H5
|
| РЭПВ-5212-18 | ⅛" | ⅛" | 145
| 18
| 27
| 3,3
| 3,3
| 64
| 15
| 57
| 70
| 28
|
| РЭПВ-5222-14 | ¼" | ⅛" | 174
| 22
| 35
| 3,3
| 4,3
| 75,5
| 21
| 68
| 86
| 36
|
| РЭПВ-5232-38 | ⅜" | ¼" | 190
| 27
| 40
| 4,3
| 4,3
| 83
| 24
| 72
| 94
| 45
|
| РЭПВ-5242-12 | ½" | ½" | 222
| 34
| 50
| 4,3
| 5,5
| 93
| 36
| 79
| 110
| 63
|
| Модификация
| J1
| J2
| K1
| K2
| L
| M
| N
| P1
| P2
| Q
| S
|
| РЭПВ-5212-18 | 3
| 3
| 57
| 30
| 13,5
| 53,5
| 32,5
| 65
| 14
| 2,5
| 9
|
| РЭПВ-5222-14 | 3
| 0
| 68
| 38
| 17
| 65
| 39
| 76,5
| 20
| 3,5
| 10,5
|
| РЭПВ-5232-38 | 4
| 0
| 70
| 50
| 20
| 67,5
| 38
| 83
| 22,5
| 3,5
| 14
|
| РЭПВ-5242-12 | 4
| 0
| 73,5
| 72,5
| 27
| 73
| 38
| 96
| 28
| 3
| 17,5
|
Версия: 2023-11-17-ЛВС
| Документ | Дата обновления |
| Паспорт на РЭПВ-52 | 18.11.2023 |
