РЭПВ-22

Электромагнитный пневмораспределитель cерии РЭПВ-221 2-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Технические характеристики:

Параметр	Значение
Тип распределителя	2/2, нормально закрытый
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение	⅛"
Пропускная способность	350 л/мин (при 0,6 МПа)
Присоединение	G⅛", G¼"
Рабочее давление	0,15…0,8 МПа
Максимальное давление	1,2 МПа
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Допуск по напряжению	±10%
Катушка	КС-28 ASEx580 (взрывозащищенная)
Потребляемая мощность катушки	КС-28: ~5,5 ВА/=5 Вт ASEx580: ~5 ВА/=5 Вт
Температура эксплуатации	−5…+60°C
Степень защиты	IP65
Класс изоляции соленоида	Класс F
Максимальная частота срабатывания	5 Гц
Наработка до отказа	12 000 000 циклов
Материал корпуса распределителя	Анодированный алюминий
Материал уплотнения	NBR
Габаритные размеры	63,8×60×22 мм

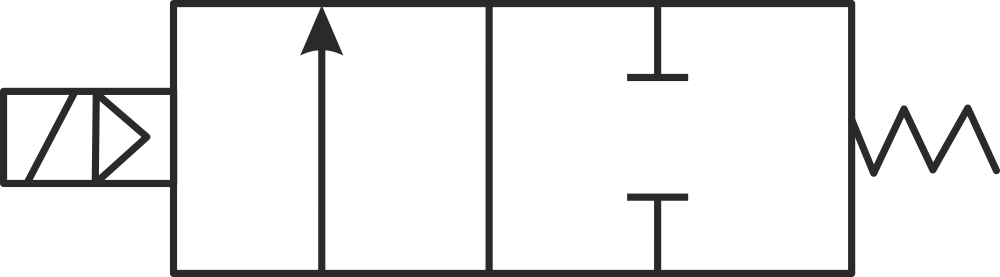

Модель	Присоединение	Пневматическая схема
РЭПВ-221-18	G⅛"
РЭПВ-221-14	G¼"

Описание прибора:Пневмораспределитель РЭПВ-221 имеет 2 канала ввода-вывода и 2 положения золотника (2-линейный, 2-позиционный). Подвижный запорный элемент в этом распределителе может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «проход воздуха открыт». Такой распределитель может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход).
В исходном положении у распределителя РЭПВ-221 порт питания и рабочий порт закрыты, давление никуда не подается и не сбрасывается. При подаче питания на катушку порт питания соединяется с рабочим портом. При снятии питания золотник возвращается в исходное положение.

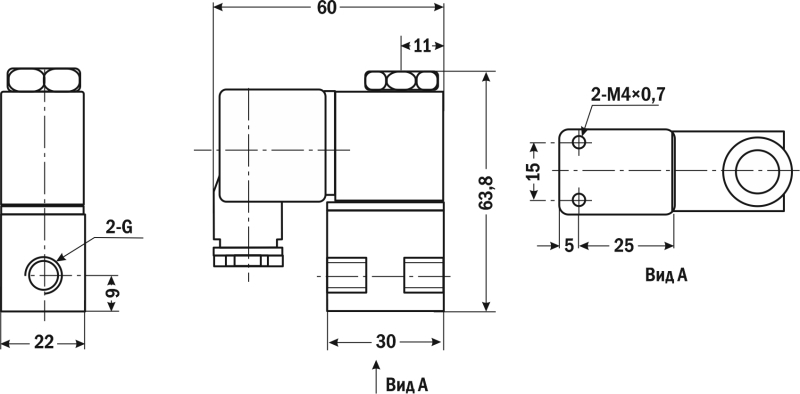

Габаритные размеры
