Ф-Х000

Фильтр-влагоотделитель Ф-Х000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата
Особенности:

• Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
• Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)

• Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
• Материал корпуса: алюминиевый сплав
• Материал прозрачного стакана: поликарбонат (в моделях начиная с Ф-3000 стакан защищен металлическим кожухом)

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух
Рабочее давление	0,05...1 МПа
Максимальное давление	1,5 МПа
Тонкость очистки	5 мкм или 25 мкм
Присоединение	G¼"...G1"
Расход воздуха	750...7000 л/мин
Рабочая температура	+5...+60°С

Модификации:

Модель	Расход воздуха, л/мин	Присоединение	Объем резервуара, см³	Габаритные размеры, мм	Вес, г
Ф-2000-14	750	G¼"	15	97,5×40×40	190
Ф-3000-14	1500	G¼"	20	132,5×53×56	290
Ф-3000-38	1500	G⅜"	20	132,5×53×56	290
Ф-4000-12	4000	G½"	45	168,5×70×73	550
Ф-4000-34	6000	G¾"	45	172,5×75×73	580
Ф-5000-34	7000	G¾"	130	247,5×90×90	1080
Ф-5000-1	7000	G1"	130	247,5×90×90	1080

Габаритные размеры

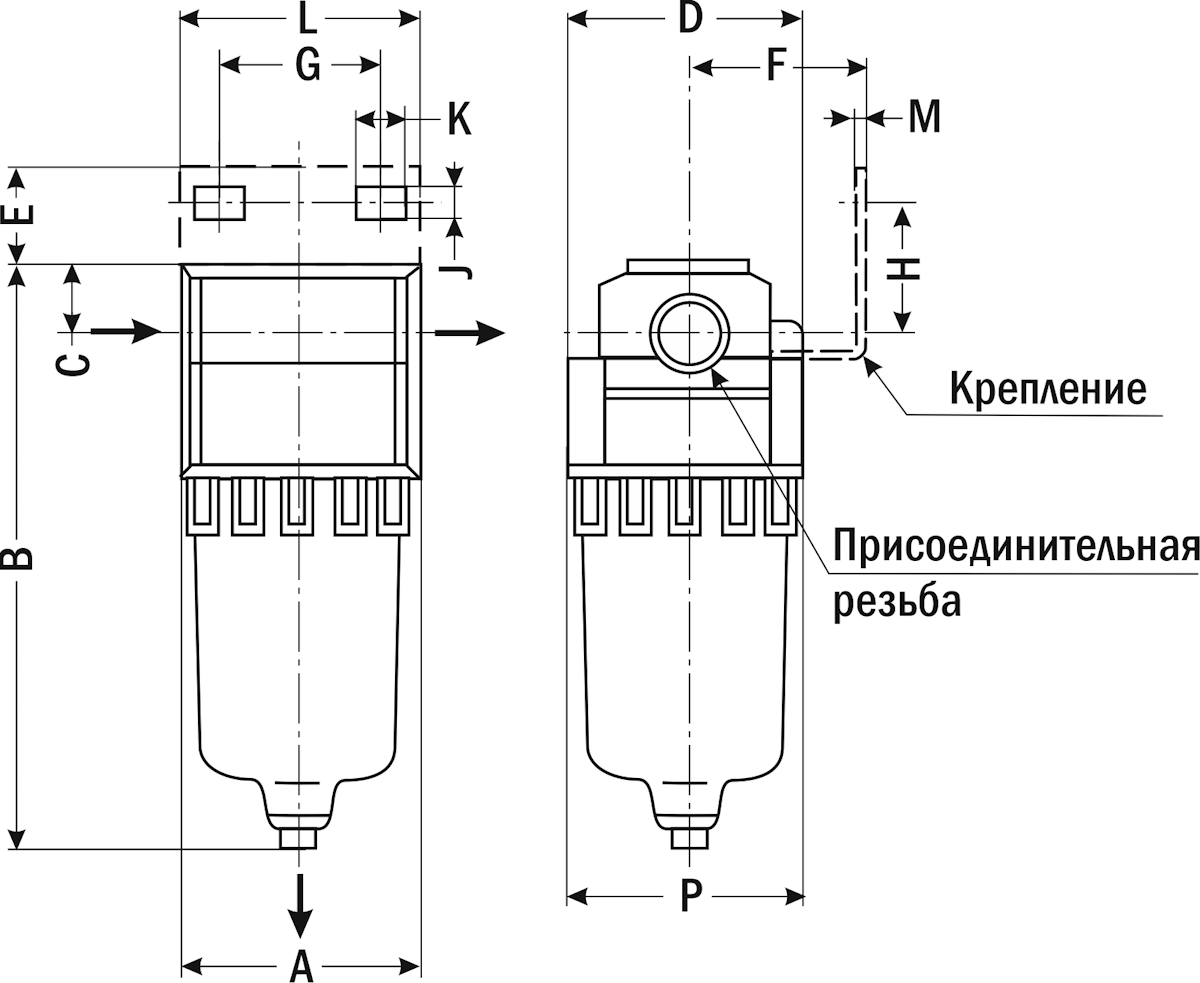

Ф-2000

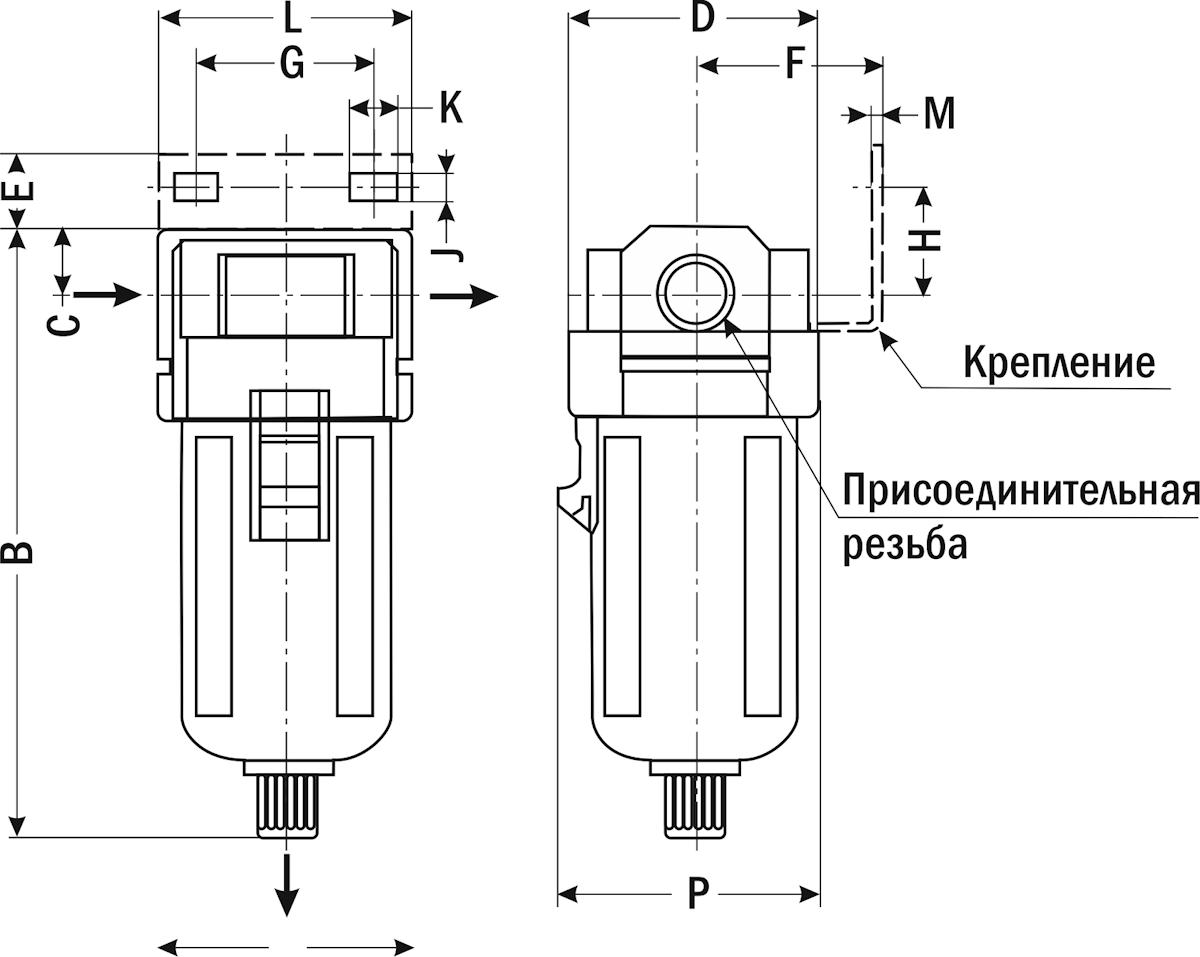

Ф-3000, Ф-4000

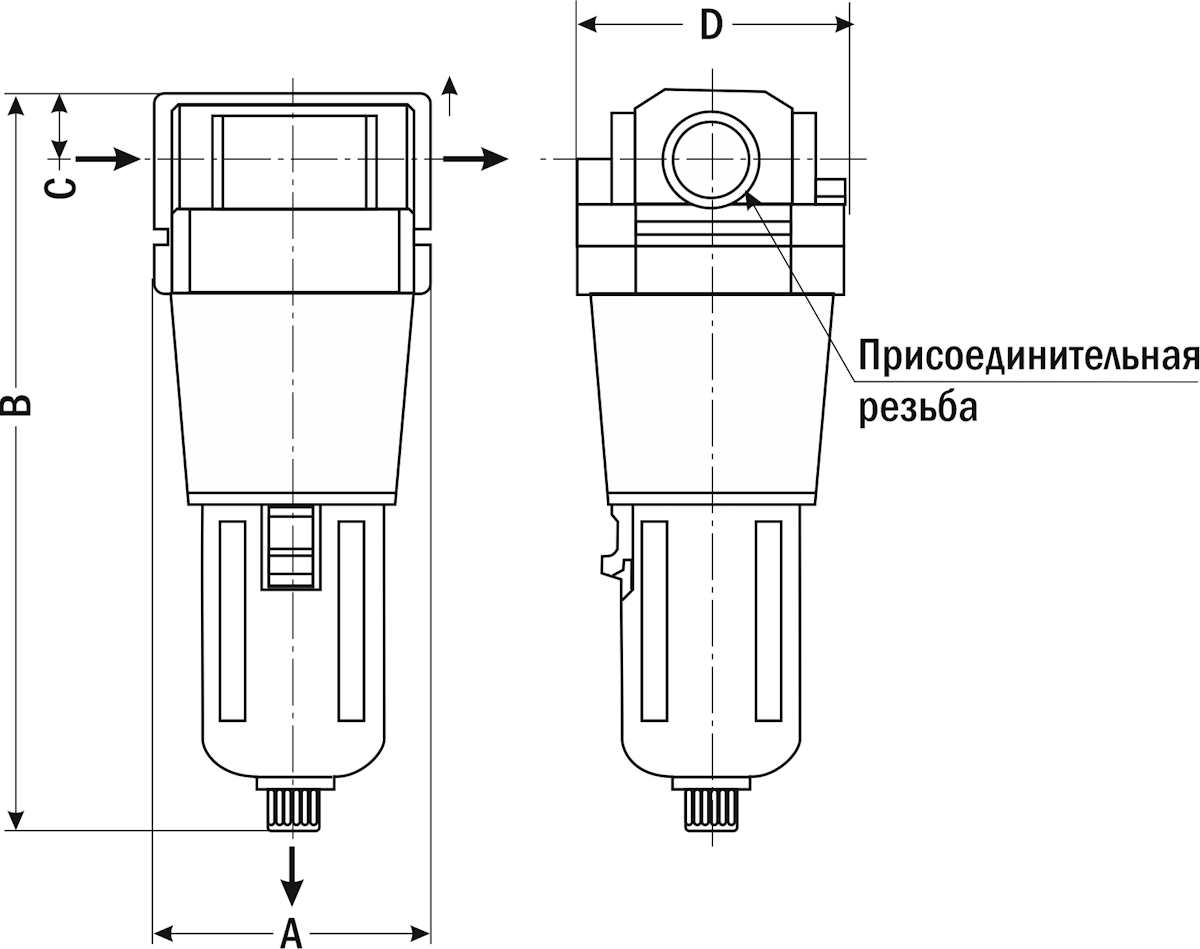

Ф-5000

Модель	Размеры, мм
	A	B	C	D	E	F	G	H	J	K	L	M	P
Ф-2000	40	97,5	11	40	17	30	27	22	5,4	8,4	40	2,3	40
Ф-3000	53	132,5	14	53	16	41	40	23	6,5	8	53	2,3	56
Ф-4000-12	70	168,5	18	70	17	50	54	26	8,5	10,5	70	2,3	73
Ф-4000-34	75	172,5	20	70	14	50	54	25	8,5	10,5	70	2,3	73
Ф-5000	90	247,5	24	90	23	66,5	66	35	11	13	90	3,2	–

Версия: 2022-12-22-ЛВС
