ФО
Доступен для скачивания
краткий каталог продукции:
Цена: 253 ... 466 руб.
Фильтр-осушитель ФО предназначен для защиты холодильных установок и систем кондиционирования воздуха от влаги, кислот и твердых включений
Технические характеристики:
| Модель
| Присоединение
| Тип присоединения
| ||
| Под пайку | Под расклепку | Под пайку
| Под расклепку
| |
| ФО-32 | ¼" | 7/16"-20 UNF
| ∅ 45×98 | ∅ 46×110,5 |
| ФО-52 | ∅ 67×112 | ∅ 67×123 | ||
| ФО-82 | ∅ 67×130 | ∅ 67×148 | ||
| ФО-162 | ∅ 67×148,5 | ∅ 67×168 | ||
| ФО-33 | ⅜" | 5/8"-18 UNF
| ∅ 45×104,5 | ∅ 46,5×123 |
| ФО-53 | ∅ 67×113,5 | ∅ 67×140 | ||
| ФО-83 | ∅ 67×133,4 | ∅ 68×156 | ||
| ФО-163 | ∅ 80×157 | ∅ 80×177 | ||
| ФО-84 | ½" | 3/4"-16 UNF
| ∅ 67×135,5 | ∅67×157 |
| ФО-164 | ∅ 79×157 | ∅66×180 | ||

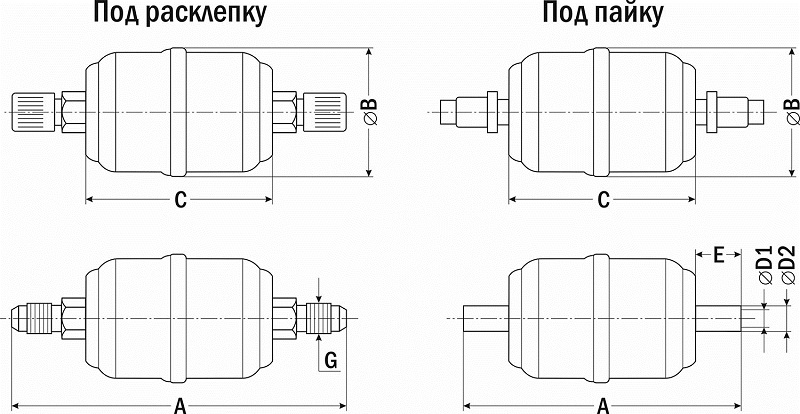

| Габаритные размеры |
 |
| Модель
| Габаритные размеры, мм | |||||||||
| Под расклепку | Под пайку
| |||||||||
| A
| Ø B | C | G | A | Ø B | C | Ø D1 | Ø D2 | E | |
| ФО-32
| 110,5
| 46 | 66 | 7/16"-20 UNF | 98 | 45 | 66 | 6,5 | 8,5 | 16 |
| ФО-52 | 123
| 67 | 78 | 7/16"-20 UNF | 112 | 67 | 76 | 6,5 | 8,5 | 17,5 |
| ФО-82 | 148
| 67 | 99 | 7/16"-20 UNF | 130 | 67 | 99 | 6,5 | 8 | 14 |
| ФО-162 | 168
| 67 | 117 | 7/16"-20 UNF | 148,5 | 67 | 118 | 6,5 | 8 | 15 |
| ФО-33 | 123
| 46,5 | 64 | 5/8"-18 UNF | 104,5 | 45 | 67 | 9,5 | 11,5 | 19 |
| ФО-53 | 140
| 67 | 80 | 5/8"-18 UNF | 113,5 | 67 | 76 | 9,5 | 11,5 | 19 |
| ФО-83 | 157
| 66,5 | 99 | 5/8"-18 UNF | 133,4 | 67 | 96 | 9,5 | 11,5 | 19 |
| ФО-163 | 177
| 80 | 118 | 5/8"-18 UNF | 157 | 80 | 118 | 9,5 | 11,5 | 18 |
| ФО-84 | 157
| 67 | н/д | 3/4"-16 UNF | 135,5 | 67 | 96 | 12,8 | 15,5 | 17 |
| ФО-164 | 180
| 66 | 116 | 3/4"-16 UNF | 157 | 79 | 118,5 | 12,8 | 15,5 | 19 |
