ШДГ-28
Доступен для скачивания
краткий каталог продукции:
Цена: 1995 ... 2789 руб.
Гибридный шаговый двигатель ШДГ-28 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:
-
Высокая точность позиционирования без необходимости в обратной связи
-
Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
-
Двигатель обеспечивает полный момент в режиме остановки
- Возможность быстрого старта, остановки или реверсирования
- Совместимость с современными цифровыми устройствами
| Параметр | Значение |
| Угловой шаг
| 1,8° |
| Количество шагов на оборот
| 200
|
| Количество фаз | 2 |
| Типоразмер NEMA | 11 |
| Фланец
| 28 мм |
| Количество проводов
| 4
|
| Модель | Крутящий момент на валу, Н·м | Номинальный ток, А/фаза | Номинальное сопротивление, Ом/фаза | Индуктивность, мГн/фаза | Момент инерции ротора, г·см² | Длина L, мм
|
| ШДГ-28.30,3-0,07/0,6 | 0,07 | 0,6 | 6,7
| 5
| 9
| 30,3 |
| ШДГ-28.30,1-0,07/1 | 0,07
| 1
| 2,4
| 1,8
| 9
| 30,1
|
| ШДГ-28.39,2-0,12/0,6 | 0,12 | 0,6 | 9,3
| 7,5
| 12
| 39,2 |
| ШДГ-28.39,2-0,12/1 | 0,12
| 1
| 3,3
| 2,7
| 12
| 39,2
|
| ШДГ-28.50,4-0,18/0,6 | 0,18
| 0,6
| 12,5
| 11
| 18
| 50,4
|
| ШДГ-28.50,4-0,18/1 | 0,18
| 1
| 4,4 | 4 | 18
| 50,4 |

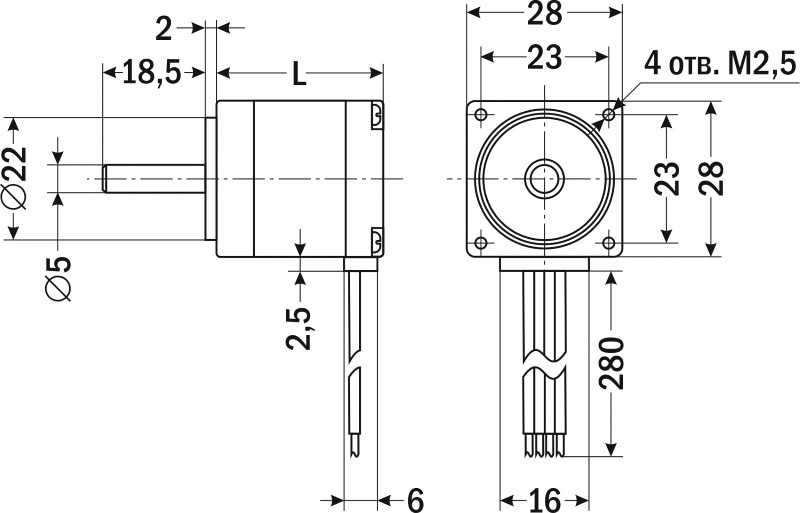

| Габаритные размеры |
 |
Версия: 2019-11-18-КВА
