ПТНн-А
Доступен для скачивания
краткий каталог продукции:
Цена: 1225 руб.
Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВк
Принцип действия:Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.
Длина компенсационного провода может быть до 30 м, но при удлинении более 20 м рекомендуется использовать провода с экраном, например ПТНЭ-А, ПТНГЭ-А, ПТНЭк-А, ПТНГЭк-А
Длина компенсационного провода может быть до 30 м, но при удлинении более 20 м рекомендуется использовать провода с экраном, например ПТНЭ-А, ПТНГЭ-А, ПТНЭк-А, ПТНГЭк-А
Особенности:
- Изоляция кремнеземной нитью позволяет использовать провод и датчики с ним при температурах до +1000°С

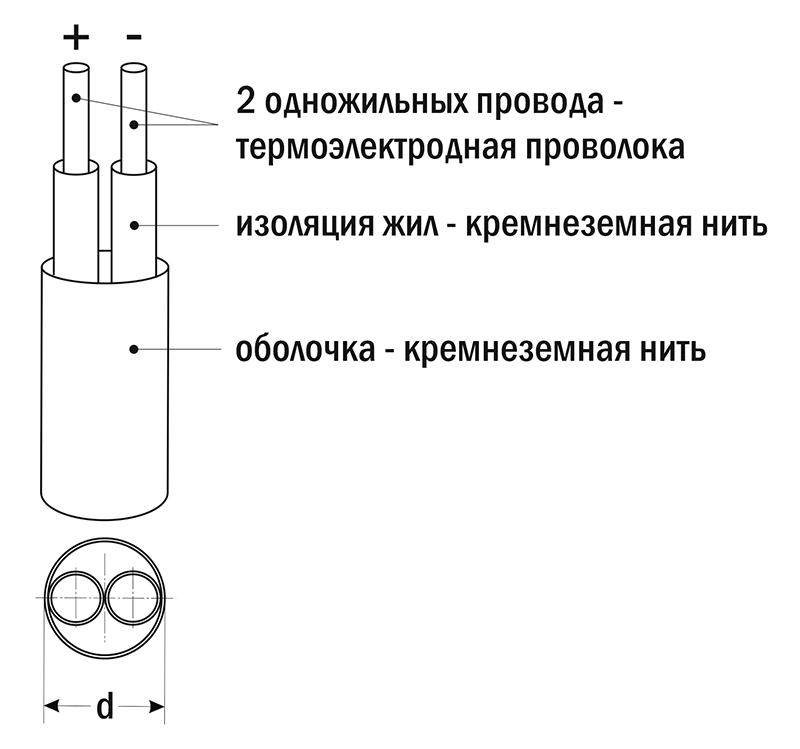

Конструктивное исполнение:
Монтаж:
При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности, приведёт к ее удвоению. Провод, маркированный красным, имеет полярность «+».
Технические характеристики:
| Параметры
| Значение |
| Тип | ХА (K) |
| Рабочий диапазон температур | −40...+1000°С
|
| Класс допуска (по DIN 43722) | 2 |
| Количество жил в проводе
| 1
|
| Диаметр жилы
| 0,5 мм |
| Количество проводов
| 2 |
| Сечение
| 0,2 мм² |
| Наружный размер d | 2 мм |
| Изоляция жил | кремнеземная нить |
| Оболочка
|
кремнеземная нить
|
Версия: 2022-01-20-ЛВС
| Документ | Дата обновления |
| Сертификат соответствия | 20.01.2013 |
