КПР-Т3Ф

Кран шаровой трехходовой фланцевый КПР-Т3Ф предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

• Угол полного поворота: 90°
• Долгий срок службы
• Поставляется в сборе с монтажным крепежом КМКУ (кроме модели -050) и переходником ПМКУ (кроме моделей -050, -080)


Технические характеристики:

Параметр	Значение

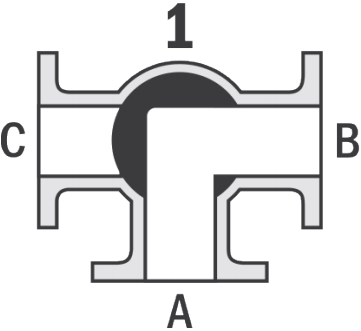

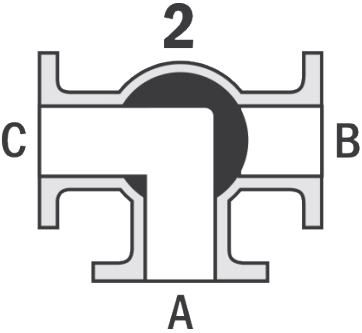

Тип крана	L (переключающий)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°С
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...100 мм
Присоединение крана	Фланцевое F2"...F4"
Стандарт присоединения крана к приводу	ISO5211

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер крана, мм	Вес, г
КПР-Т3Ф-050 FSP	50	229	F2"	14×14	13 740
КПР-Т3Ф-065 FSP	65	404	F2½"	17×17	18 380
КПР-Т3Ф-080 FSP	80	573	F3"	19×19	24 050
КПР-Т3Ф-100 FSP	100	936	F4"	22×22	32 370

Расшифровка обозначения на примере крана КПР-Т3Ф-050 XYZ:
КПР-Т3Ф – модель крана.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

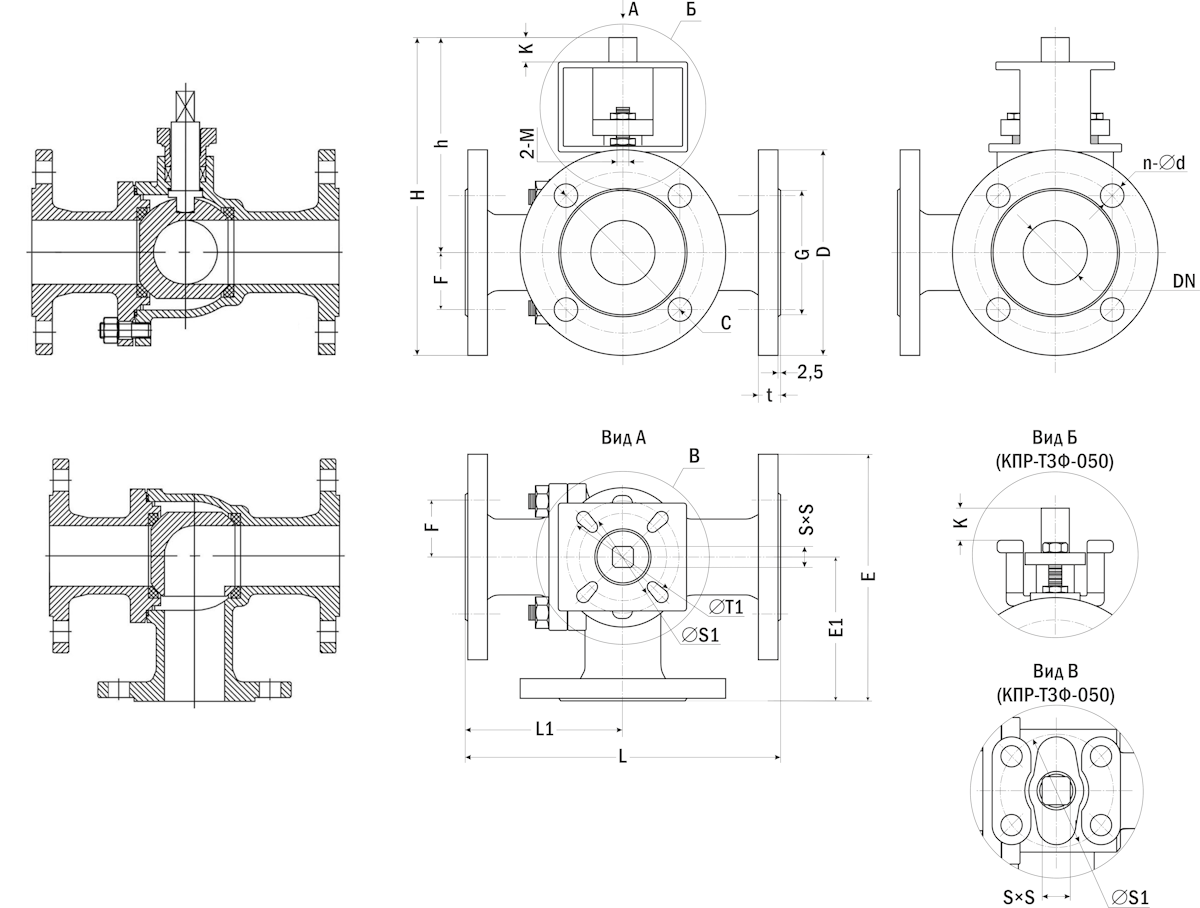

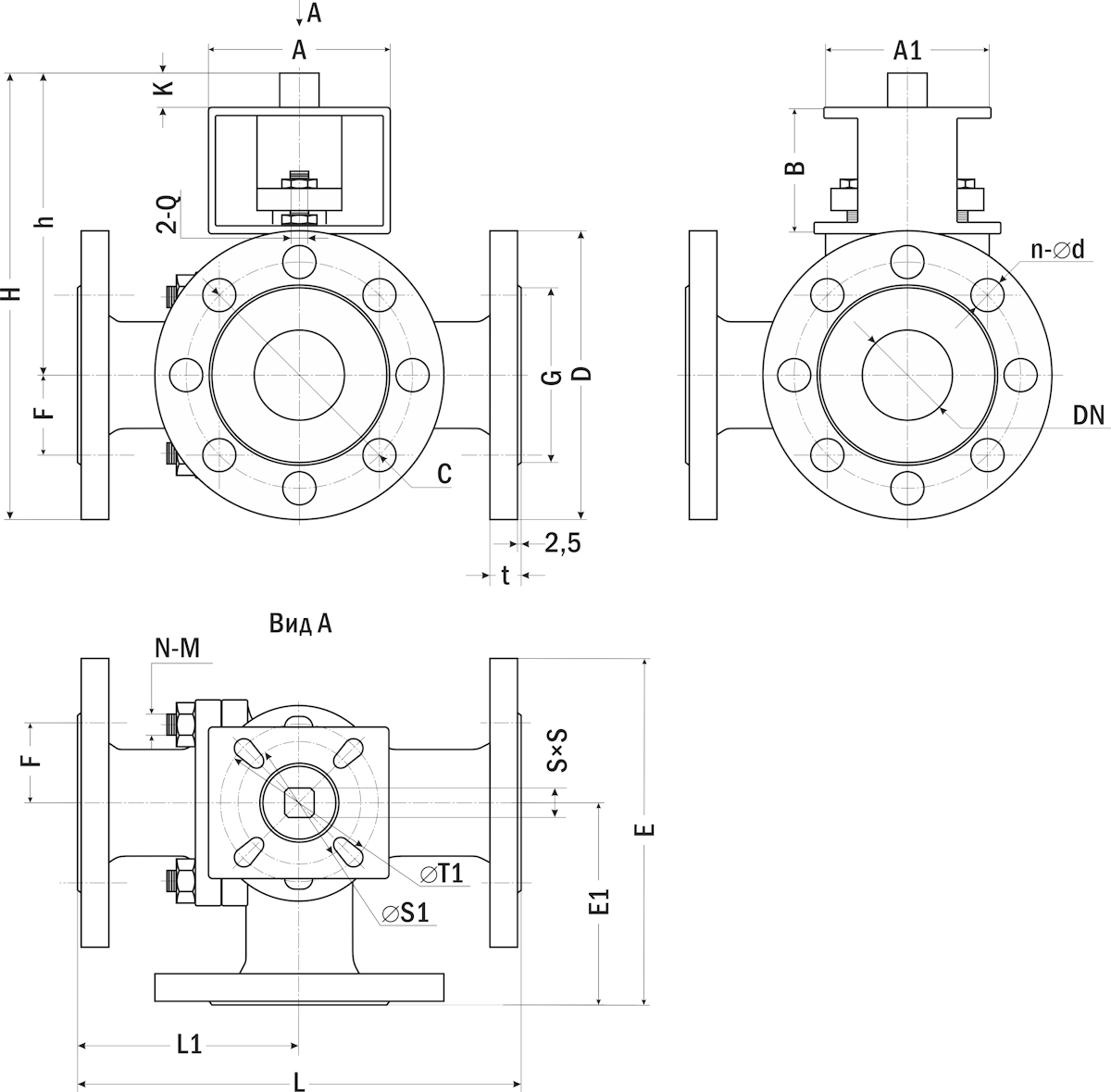

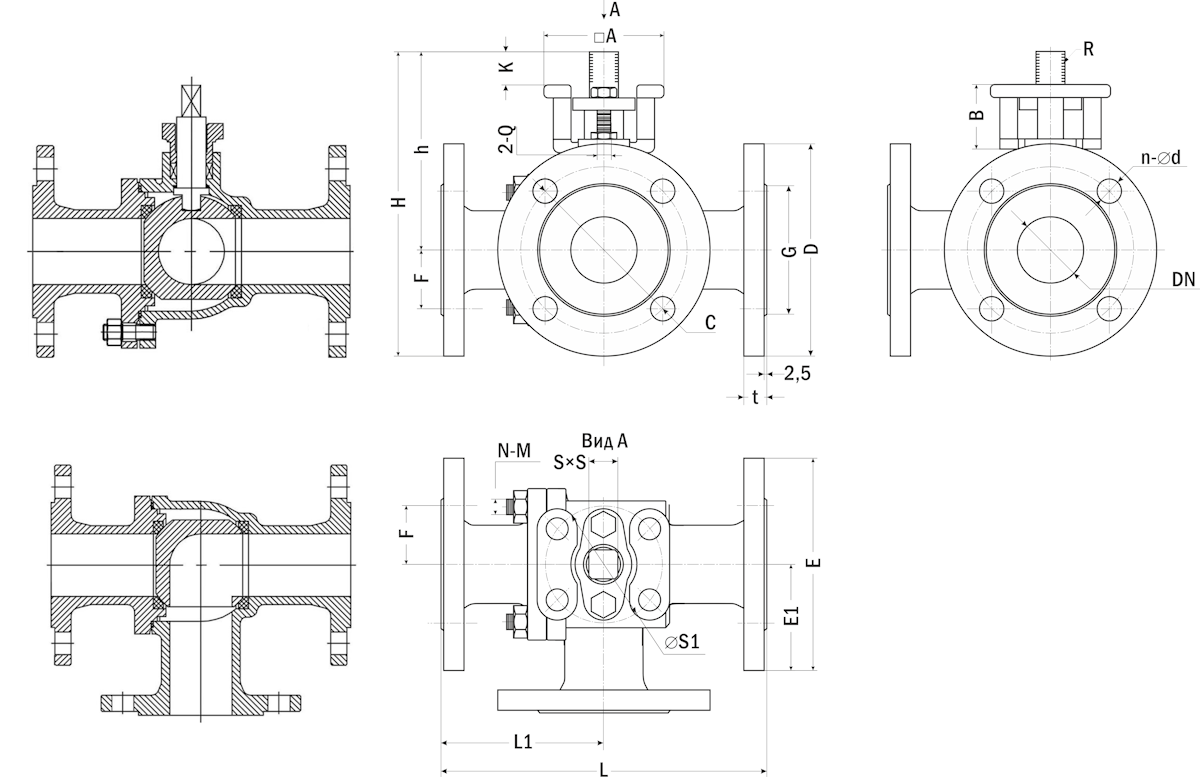

Габаритные размеры

Модель	DN	Размеры, мм
		C		D	G	K	h	H	L	L1	4-M	n-∅d	t	S1	T1	S×S
КПР-Т3Ф-050	50	125		158	102	17,5	120	200	235	117,5	M8	4-18	17	70 (F07)	–	14×14
КПР-Т3Ф-065	65	144		178	119	22	185	275	262	131	M10	4-18	18	70 (F07)	102 (F10)	17×17
КПР-Т3Ф-080	80	160		191	135	26	212	305	285	142,5	M10	8-18	20	70 (F07)	102 (F10)	19×19
КПР-Т3Ф-100	100	178		213	144	22	230	340	320	160	M10	8-18	22	102 (F10)	125 (F12)	22×22

Версия: 2024-02-20-ШАР
