AR200-3

Доступен для скачивания
краткий каталог продукции:

Цена: 6086 руб.

Кран шаровой трехходовой переключающий полнопроходной с электроприводом AR200-3 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Работа при высоком давлении до 4 МПа
Модель электропривода – AR200
Привод AR200 крепится к крану с помощью двух винтов М6
Привод AR200 обладает широким выбором возможных вариантов типов питающего напряжения (~220 В, ~110 В, ~24 В, =24 В) и времени открытия/закрытия крана (12 с, 15...18 с, 24 с)
Привод оснащен указателем крайних положений крана (положение 1: открыт путь A-B, положение 2: открыт путь А-C)
Простота монтажа и удобство обслуживания
3- или 5-проводная схема подключения
Компактный размер
Долгий срок службы

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт, светлые нефтепродукты
Материал	Корпуса	Латунь
	Уплотнения	PTFE + EPDM
Температура рабочей среды		−10…+125°С
Рабочее давление		0...4 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G¾"
Модель электропривода		AR200
Питание		~220 В, =24 В, =12 В
Мощность		6 ВА
Время открытия/закрытия		12 с или 24 с для ~220 В; 12 с для ~110 В; 12 с для ~24 В; 15...18 с для =24 В
Угол поворота		90° (вращение в обоих направлениях)
Крутящий момент		5 Н∙м для ~220 В, ~110 В, ~24 В; 15 Н∙м для =24 В
Степень защиты		IP65
Питание, ток, мощность		~220 В,40 мА, 8 ВА; ~110 В, 80 мА, 8 ВА; ~24 В, 400 мА, 7 ВА; =24 В, 50 мА, 1,2 Вт
Схема подключения		3-проводная с переключением
Длина кабеля		840 мм

Модификации:

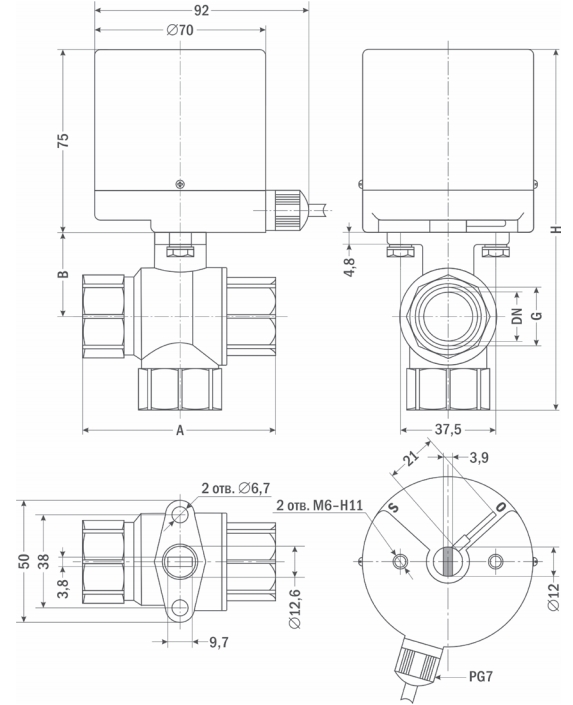

Габаритные размеры

Версия: 2024-03-30-КВА

Документ	Дата обновления
Паспорт на AR200-3	11.10.2022
