ШДГТ-42
Доступен для скачивания
краткий каталог продукции:
Цена: 5864 ... 7014 руб.
Шаговый двигатель с тормозом ШДГТ-42 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:
-
Высокая точность позиционирования без необходимости в обратной связи
-
Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
-
Двигатель обеспечивает полный момент в режиме остановки
-
Возможность быстрого старта, остановки или реверсирования
- Совместимость с современными цифровыми устройствами
| Параметр | Значение |
| Угловой шаг
| 1,8° |
| Количество шагов на оборот | 200 |
| Питание электромагнитного тормоза
| =24 В
|
| Количество фаз | 2 |
| Типоразмер NEMA | 17 |
| Фланец
| 42 мм |
| Количество проводов
| 4
|

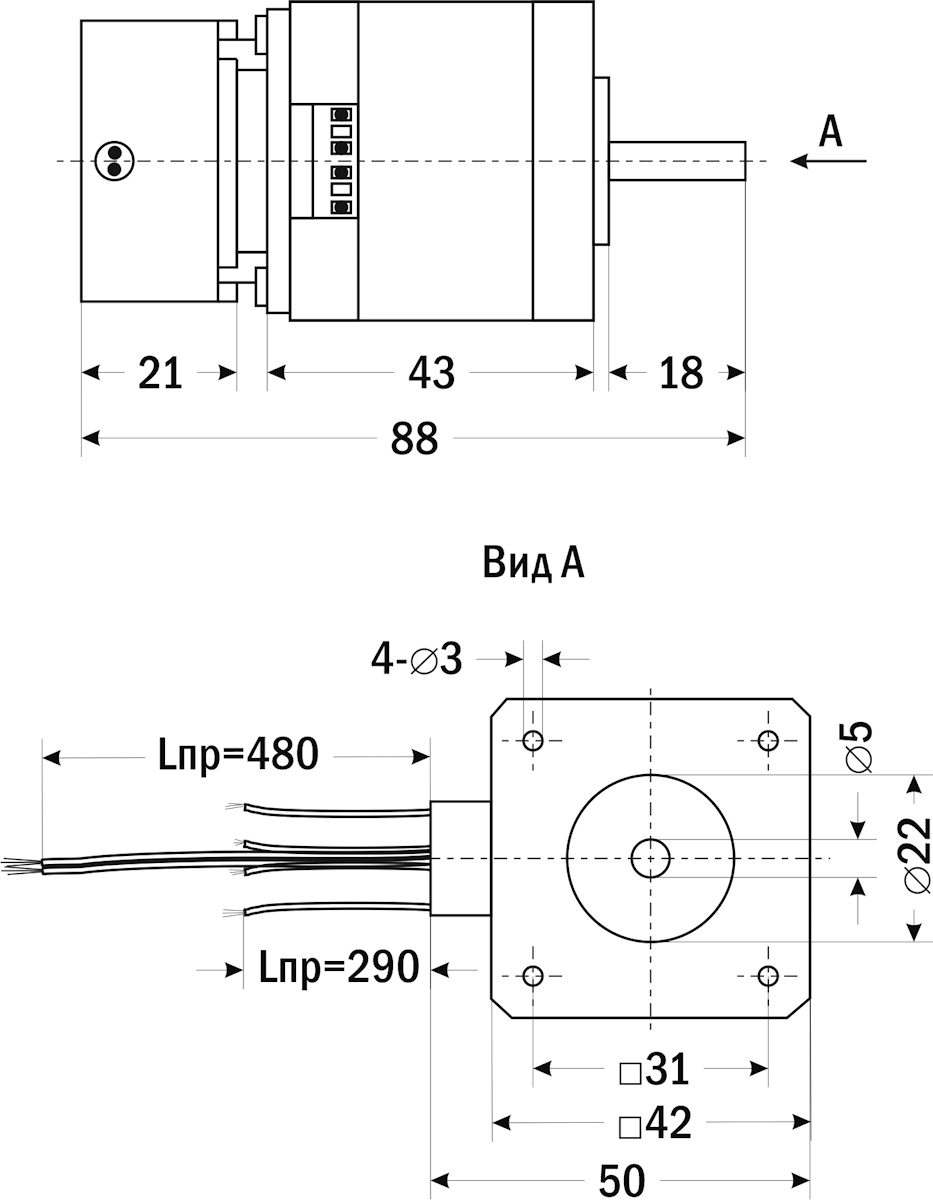

| Модель | Крутящий момент на валу, Н·м | Номинальный ток, А/фаза | Номинальное сопротивление, Ом/фаза | Индуктивность, мГн/фаза | Момент инерции ротора, г·см² | Длина L, мм
|
| ШДГТ-42.33,5-0,31/1,4 | 0,31 | 1,4
| 2,3
| 3,8
| 36
| 33,5 |
| ШДГТ-42.39,5-0,46/1,7 | 0,46
| 1,7
| 2,1
| 4
| 55
| 39,5
|
| ШДГТ-42.47,5-0,6/1,96 | 0,6
| 1,96
| 1,9
| 4
| 73
| 47,5
|
| ШДГТ-42.59,5-0,89/2,3 | 0,89
| 2,3
| 1,6
| 4
| 110
| 59,5
|
Версия: 2017-12-14-КВА
