КПР-3 с электроприводом ЭПР1
Доступен для скачивания
краткий каталог продукции:
Цена: 20972 ... 128865 руб.
Кран шаровой КПР-3 с электроприводом ЭПР1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Расшифровка обозначения на примере крана КПР-3-015 XYZ:
КПР-3 – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Версия: 2024-01-26-ЛВС
Особенности:
- Угол полного поворота: 90°
- Долгий срок службы
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
|
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа
|
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана
| Резьбовое G½"...G4" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР1 |
| Питание | ~220 В, =24 В или от трехфазной сети ~380 В |
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-3-015 GSP
| 15
| 20
| ½"
| 9×9
| 580
|
| КПР-3-020 GSP | 20
| 38
| ¾"
| 9×9
| 640
|
| КПР-3-025 GSP | 25
| 69
| 1"
| 11×11
| 960
|
| КПР-3-032 GSP | 32
| 93
| 1¼"
| 11×11
| 1700
|
| КПР-3-040 GSP | 40
| 144
| 1½"
| 14×14
| 1950
|
| КПР-3-050 GSP | 50
| 229
| 2"
| 14×14
| 2560
|
| КПР-3-065 GSP | 65
| 404
| 2½"
| 17×17
| 5270
|
| КПР-3-080 GSP | 80
| 573
| 3"
| 17×17
| 7680
|
| КПР-3-100 GSP | 100
| 936
| 4"
| 17×17 | 13 110
|
КПР-3 – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-3

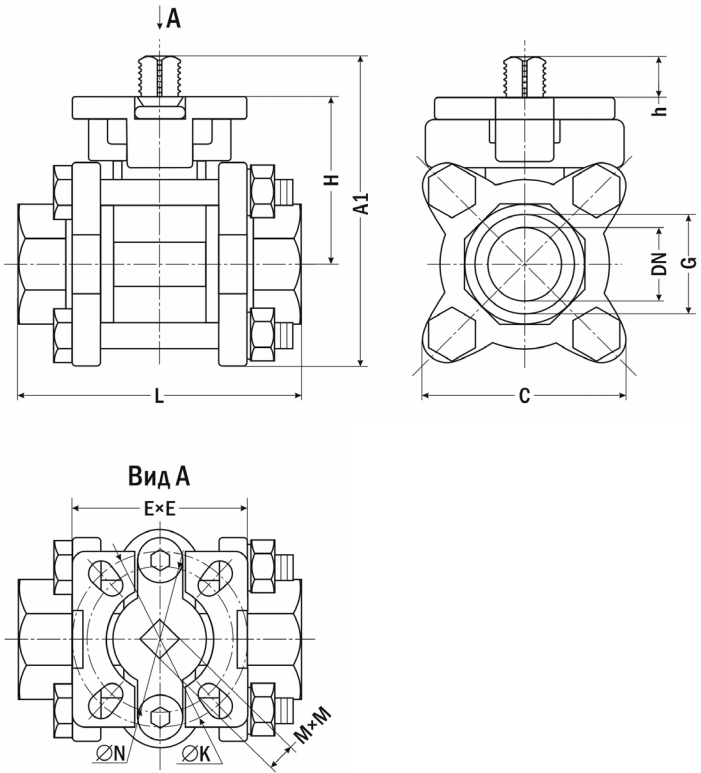

| Габаритные размеры
|
 |
| Модель
| Размеры, мм
| ||||||||||
| G
| DN
| A1
| C
| E×E
| H
| h
| L | M×M | ∅ N
| ∅ K
| |
| КПР-3-015
| ½"
| 15
| 74
| 49
| 44×44
| 39
| 10
| 75
| 9×9
| 36 (F03)
| 42 (F04)
|
| КПР-3-020
| ¾"
| 20
| 83
| 56
| 44×44
| 43
| 14
| 75
| 9×9
| 36 (F03)
| 42 (F04)
|
| КПР-3-025
| 1"
| 25
| 96
| 69
| 50×50
| 52
| 14
| 81
| 11×11
| 42 (F04)
| 50 (F05)
|
| КПР-3-032
| 1¼"
| 32
| 114
| 72
| 50×50
| 67
| 12
| 98
| 11×11
| 42 (F04)
| 50 (F05)
|
| КПР-3-040
| 1½" | 40
| 130
| 82,5
| 68×68
| 72
| 18
| 111
| 14×14
| 50 (F05)
| 70 (F07)
|
| КПР-3-050
| 2"
| 50
| 141
| 91
| 69×69
| 77
| 17
| 126
| 14×14
| 50 (F05)
| 70 (F07)
|
| КПР-3-065 | 2½"
| 65
| 175
| 117
| 95×95
| 95
| 23
| 184
| 17×17
| 70 (F07)
| 102 (F10)
|
| КПР-3-080 | 3"
| 80
| 204
| 144
| 96×96
| 110
| 30
| 203
| 17×17
| 70 (F07)
| 102 (F10)
|
| КПР-3-100 | 4"
| 100
| 245
| 222
| 95×95
| 125
| 25
| 240
| 17×17
| 70 (F07)
| 102 (F10)
|
Версия: 2024-01-26-ЛВС
| Документ | Дата обновления |
| Паспорт на КПР-3 | 27.09.2024 |
