КМКУ
Доступен для скачивания
краткий каталог продукции:
Цена: 206 ... 2466 руб.
Монтажные крепежи КМКУ предназначены для присоединения приводов с ISO 5211 к шаровым кранам и дисковым поворотным затворам
Технические характеристики:
| Параметр | Значение |
| Типоразмеры
| 40 мм, 50 мм, 53 мм, 61 мм, 62 мм, 73 мм, 78 мм, 90 мм
|
| Материал | Сталь |
| Присоединение | ISO 5211 |

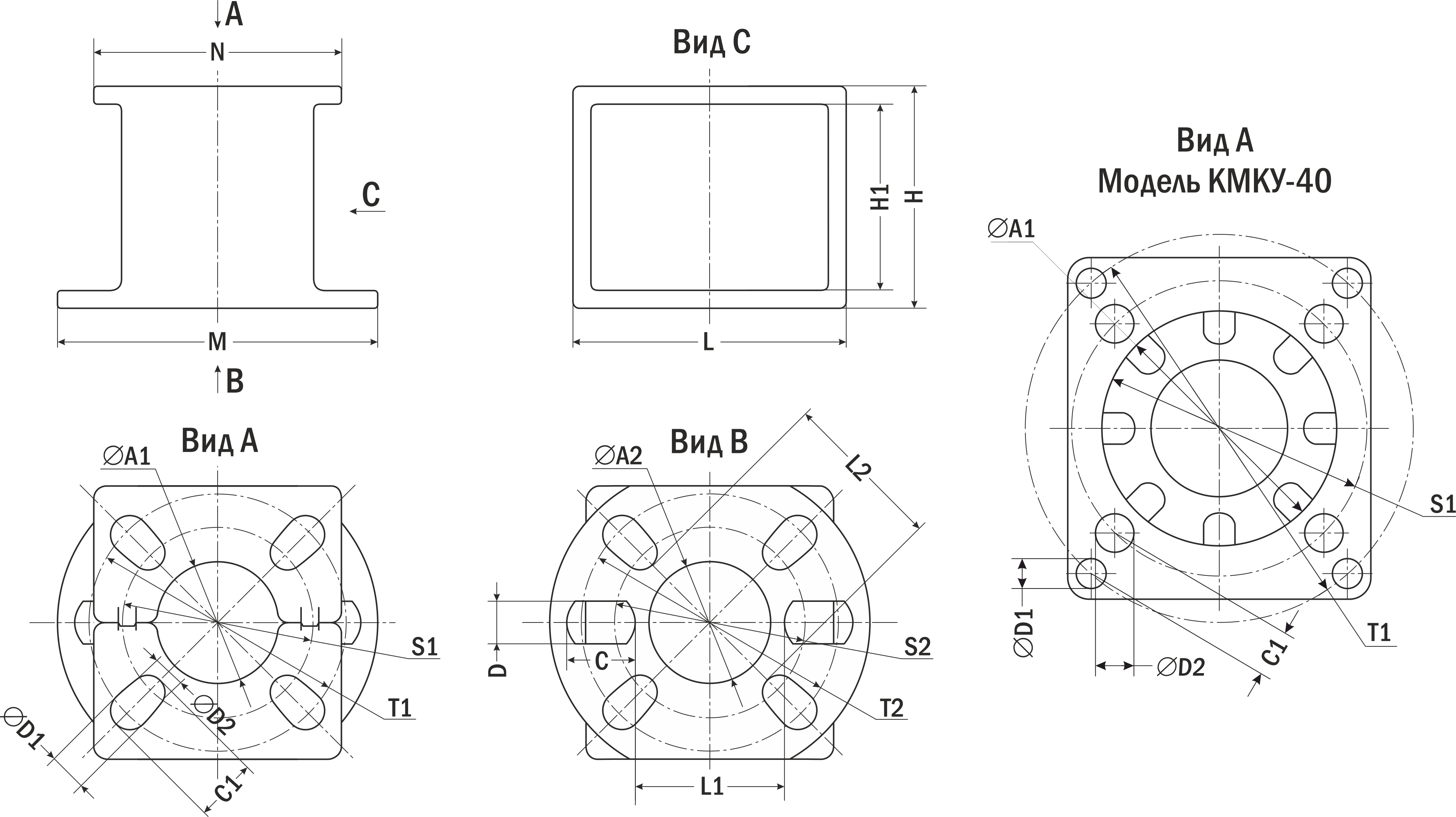

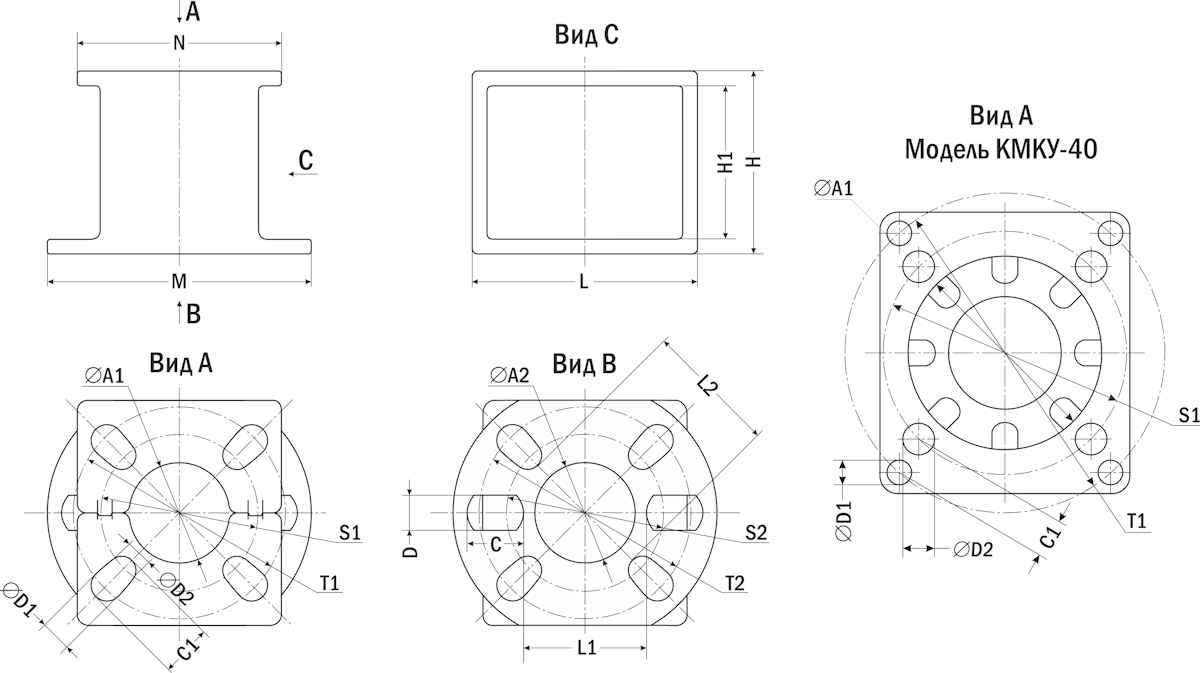

| Габаритные размеры |
 |
| Модель
| Вес, г
| Размеры, мм
| ||||||||
| ∅ A1 | ∅ A2 | C | C1 | D | ∅ D1 | ∅ D2 | H | H1
| ||
| КМКУ-40
| 180
| 55
| 32
| 14
| 10,5
| 7
| 7
| 9
| 40
| 33
|
| КМКУ-50 | 210 | 26 | 25 | 13 | 14 | 8 | 7,5 | 6 | 48,5 | 40 |
| КМКУ-53 | 280 | 20 | 28,5 | 16 | 15 | 10,5 | 7,5 | 7,2 | 53,2 | 35 |
| КМКУ-61 | 484
| 35 | 35 | 20 | 18 | 10 | 8 | 7 | 62 | 52 |
| КМКУ-62
| 410
| 34,5 | 32 | 20,2 | 19
| 10
| 10
| 8
| 62,5 | 53,5 |
| КМКУ-73 | 822
| 50 | 43 | 27 | 26 | 13
| 11 | 9
| 74 | 53,2 |
| КМКУ-78 | 912
| 42 | 42 | 25 | 26 | 12,5 | 12 | 8 | 78,5 | 66 |
| КМКУ-90
| 1580
| 62 | 57,5 | 28,5 | 32,5 | 15
| 17 | 11 | 90 | 78,8 |
| Модель
| Размеры, мм
| ||||||||
| L
| L1
| L2
| M
| N
| S1
| S2
| T1
| T2
| |
| КМКУ-40
| 80
| 40
| 40
| 71
| 71
| 70
| 44,5
| 91
| 64
|
| КМКУ-50 | 64 | 32 | 32 | 64 | 51,5 | 34 | 37 | 53 | 53 |
| КМКУ-53 | 64 | 34 | 38 | 75,5 | 59 | 43,5 | 44,5 | 54 | 64 |
| КМКУ-61 | 85 | 42,5 | 42,5 | 91 | 72 | 48 | 48 | 73 | 73 |
| КМКУ-62
| 80 | 38,5 | 43
| 90 | 71
| 49 | 49
| 73
| 73
|
| КМКУ-73 | 104,5 | 48 | 55
| 114,5 | 96 | 67,5 | 73
| 106
| 106
|
| КМКУ-78 | 107 | 46,5 | 61 | 106 | 95 | 68 | 68 | 100 | 100 |
| КМКУ-90
| 131,5 | 66 | 67 | 131,5 | 135,5 | 75 | 76
| 114
| 114
|
| Документ | Дата обновления |
| Паспорт на КМКУ | 20.06.2024 |
