Ф-Х000А
Доступен для скачивания
краткий каталог продукции:
Цена: 2152 ... 6917 руб.
Фильтр-влагоотделитель с автоматическим сливом конденсата Ф-Х000А предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата
Особенности:
Модификации:
Версия: 2022-12-22-ЛВС
Особенности:
- Конденсат автоматически удаляется через сливной клапан
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
- Материал корпуса: алюминиевый сплав
- Материал прозрачного стакана: поликарбонат (в моделях начиная с Ф-3000А стакан защищен металлическим кожухом)
| Параметр | Значение |
| Рабочая среда
| Сжатый воздух
|
| Рабочее давление
| 0,05...1 МПа |
| Максимальное давление
| 1,5 МПа
|
| Тонкость очистки
| 5 мкм или 25 мкм |
| Присоединение
| G¼"...G1" |
| Расход воздуха
| 750...7000 л/мин
|
| Рабочая температура | +5...+60°С
|
Модификации:
| Модель
| Расход воздуха, л/мин | Присоединение | Объем резервуара, см³ | Габаритные размеры, мм | Вес, г
|
| Ф-2000А-14
| 750
| G¼" | 15
| 117,5×40×40 | 190
|
| Ф-3000А-14
| 1500
| G¼" | 20
| 153,5×53×56 | 290
|
| Ф-3000А-38
| 1500
| G⅜" | 20
| 153,5×53×56 | 290
|
| Ф-4000А-12
| 4000
| G½" | 45
| 189×70×73 | 550
|
| Ф-4000А-34
| 6000
| G¾" | 45
| 192×75×73 | 580
|
| Ф-5000А-34
| 7000
| G¾" | 130
| 264,5×90×90 | 1080
|
| Ф-5000А-1
| 7000
| G1" | 130
| 264,5×90×90 | 1080
|
| Габаритные размеры |
 |

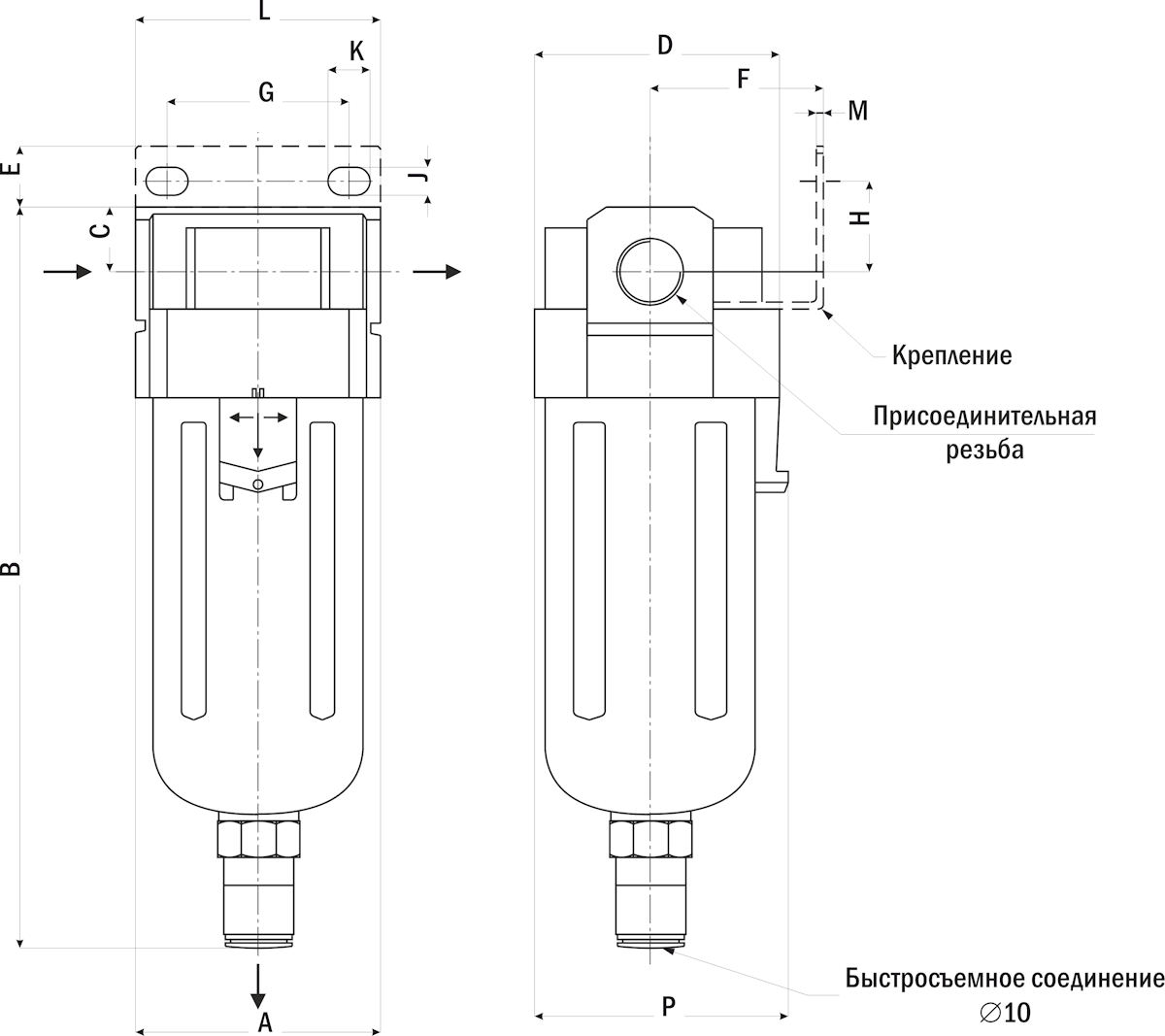

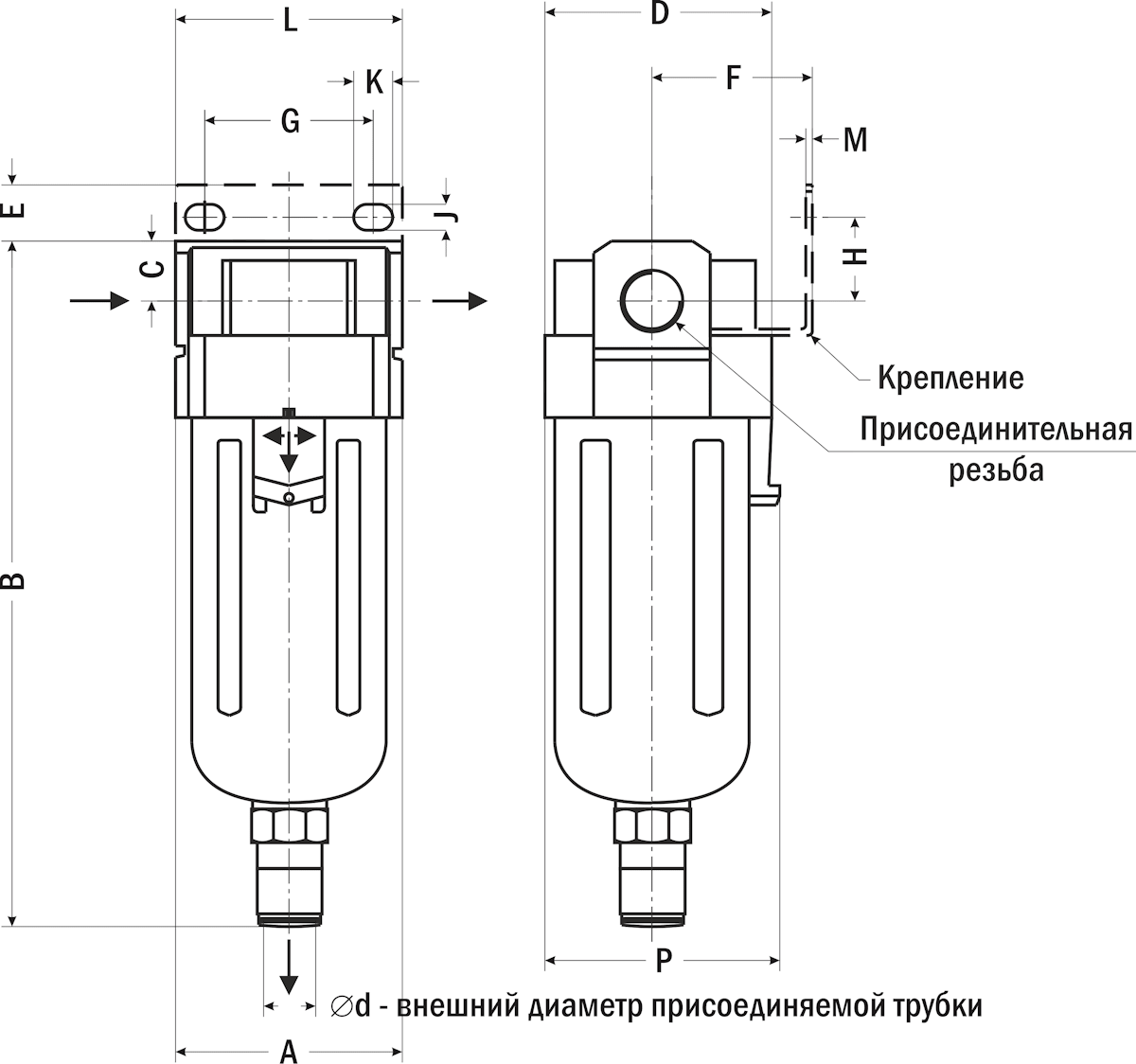

| Ф-2000А |
 |

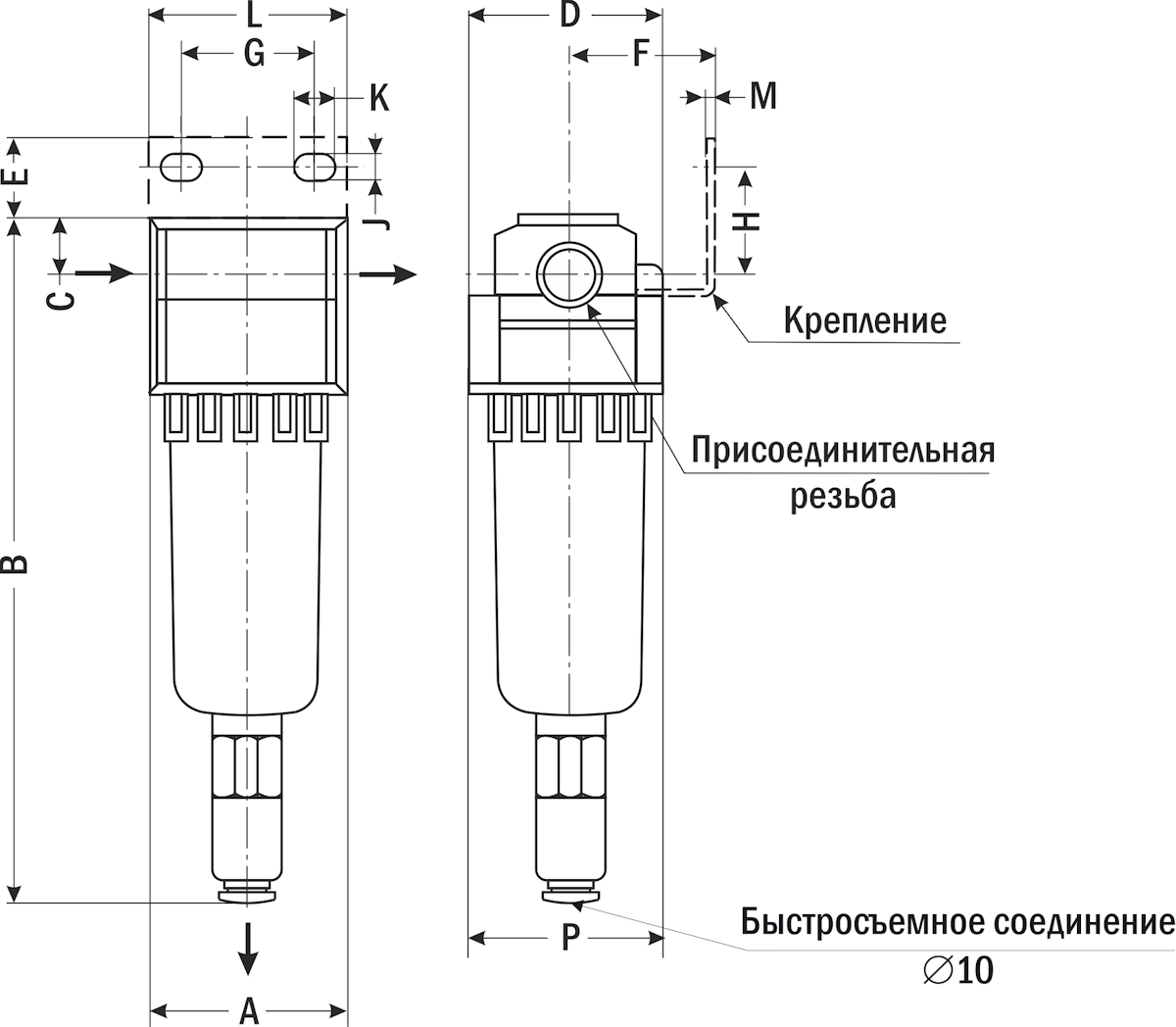

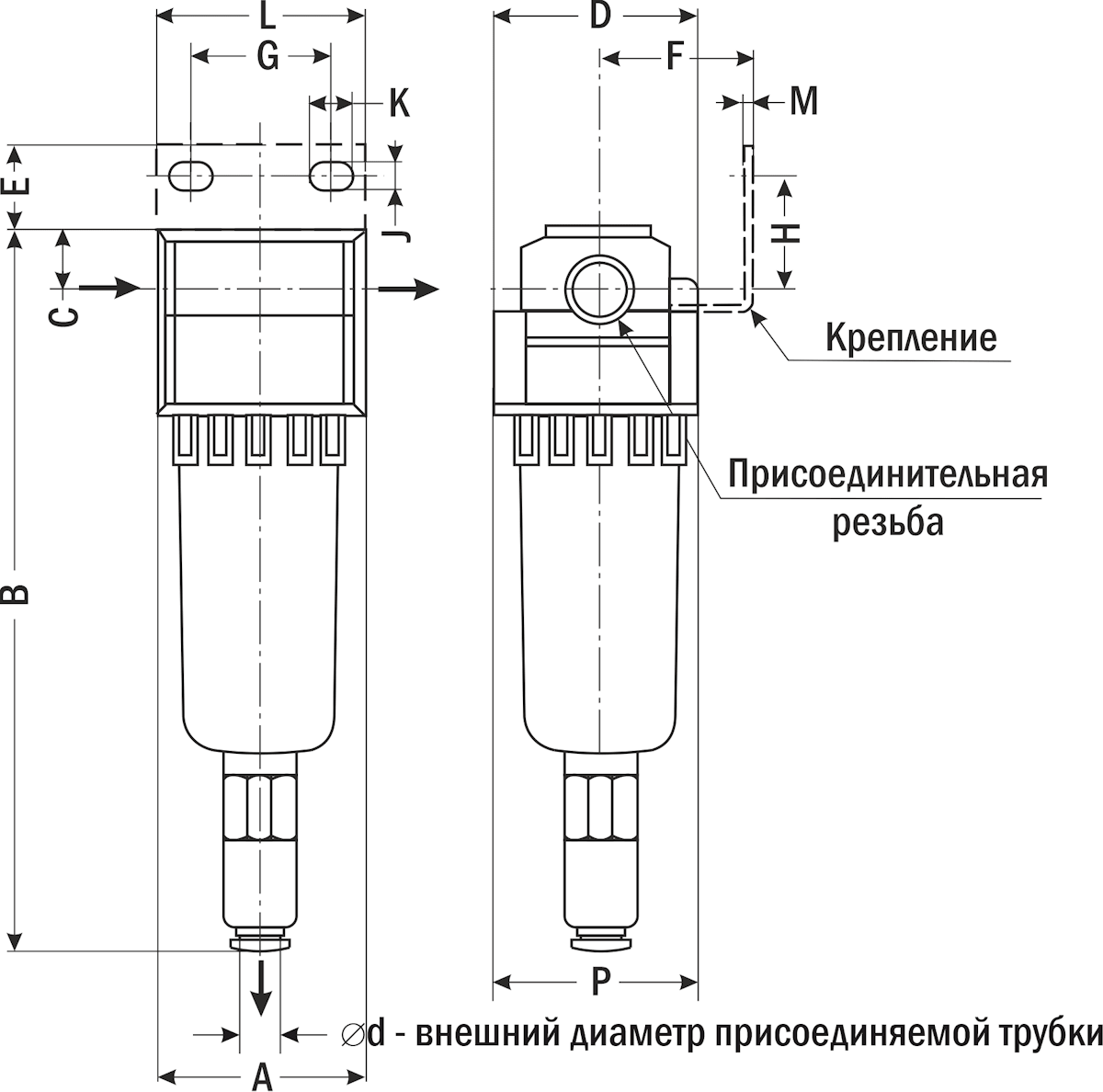

| Ф-3000А, Ф-4000А |
 |

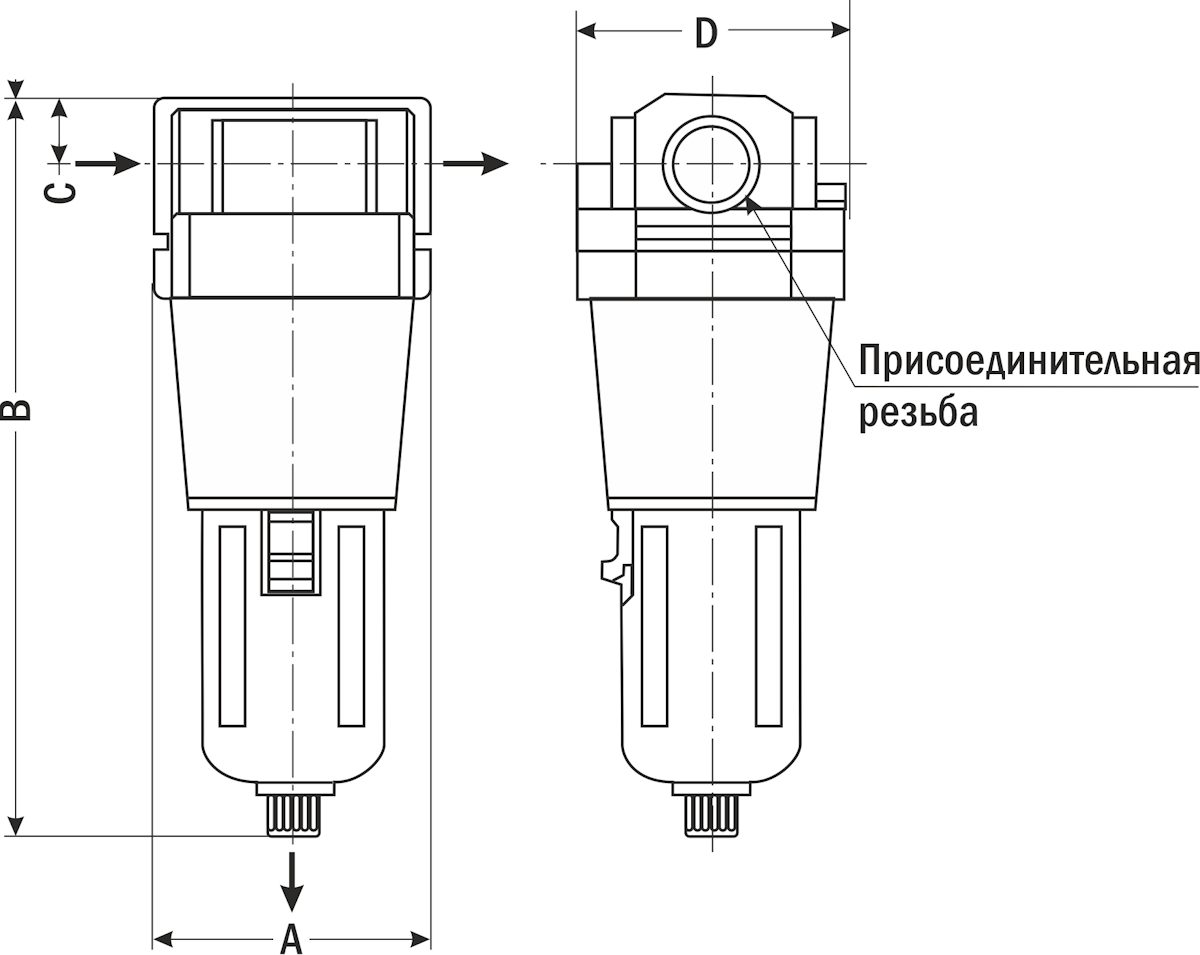

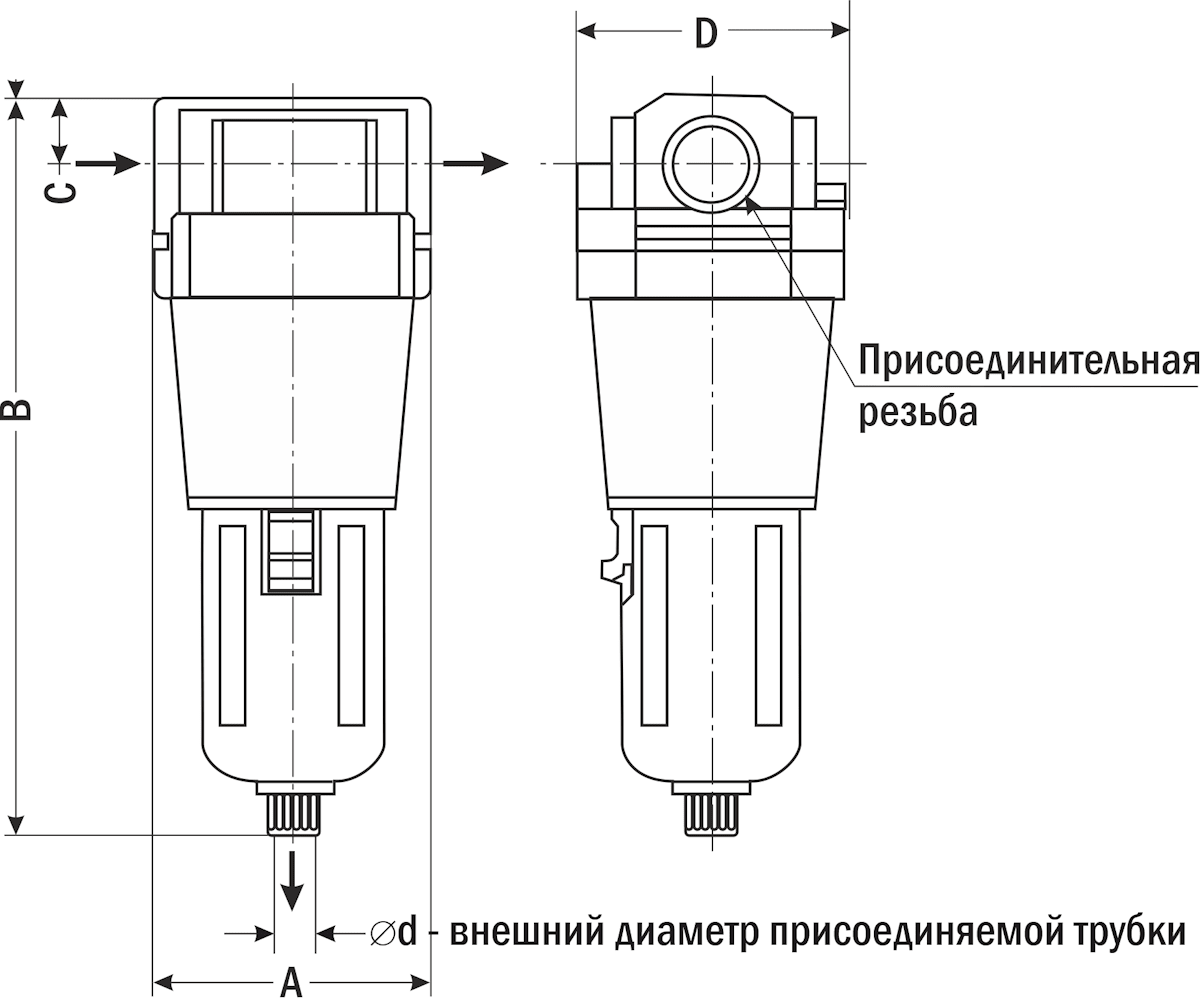

| Ф-5000А |
| Модель
| Размеры, мм
| ||||||||||||
| A
| B
| C
| D
| E
| F
| G
| H
| J
| K
| L
| M
| P
| |
| Ф-2000А | 40
| 117,5
| 11
| 40
| 17
| 30
| 27
| 22
| 5,4
| 8,4
| 40
| 2,3
| 40
|
| Ф-3000А | 53
| 153,5
| 14
| 53
| 16
| 41
| 40
| 23
| 6,5
| 8
| 53
| 2,3
| 56
|
| Ф-4000А-12 | 70
| 189
| 18
| 70
| 17
| 50
| 54
| 26
| 8,5
| 10,5
| 70
| 2,3
| 73
|
| Ф-4000А-34 | 75
| 192
| 20
| 70
| 14
| 50
| 54
| 25
| 8,5
| 10,5
| 70
| 2,3
| 73
|
| Ф-5000А | 90
| 264,5
| 24
| 90
| 23
| 66,5
| 66
| 35
| 11
| 13
| 90
| 3,2
| – |
