AR320-3
Доступен для скачивания
краткий каталог продукции:
Цена: 4980 ... 6924 руб.
Кран шаровой трехходовой неполнопроходной с электроприводом AR320-3 предназначен для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Защита электродвигателя от перегрева
- Автоматическое отключение при достижении конечного положения
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
| Параметр | Значение | ||
| Рабочая среда | Вода, горячая вода, воздух,
инертные газы, спирт | ||
| Материалы | Корпус | Латунь | |
| Уплотнение | PTFE | ||
| Температура рабочей среды | 0...+100°С | ||
| Рабочее давление | 0...1,0 MПa | ||
| Диаметр условного прохода | 8…20 мм | ||
| Присоединение | Резьбовое G¼"...G¾" | ||
| Модель электропривода | AR320 | ||
| Время полного поворота | ≤ 8 с | ||
| Угол поворота | 90° (вращение в обоих направлениях) | ||
| Крутящий момент | 6 Н∙м | ||
| Степень пылевлагозащиты привода | IP65 | ||
| Питание | ≅9...24 В | =3...6 В | |
| Ток | 40 мА раб. (250 мА пик.) | 100 мА | |
| Мощность | 2 ВA/Вт | ||
| Схема подключения | 3-проводная с переключением | ||
| Длина кабеля | 350 мм | ||
Модификации:
| Обозначение
| Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г
|
| AR320-3-08/06 GBP
| 8 | 6
| 5
| ¼"
| 0,0
| 1,0
| AR320
| 410
|
| AR320-3-15/12 GBP
| 15 | 12
| 11
| ½" | 470 | |||
| AR320-3-20/15 GBP
| 20 | 15
| 20
| ¾" | 530
|
Расшифровка обозначения на примере AR320-3-20/15 XYZ:
AR320-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.
AR320-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.

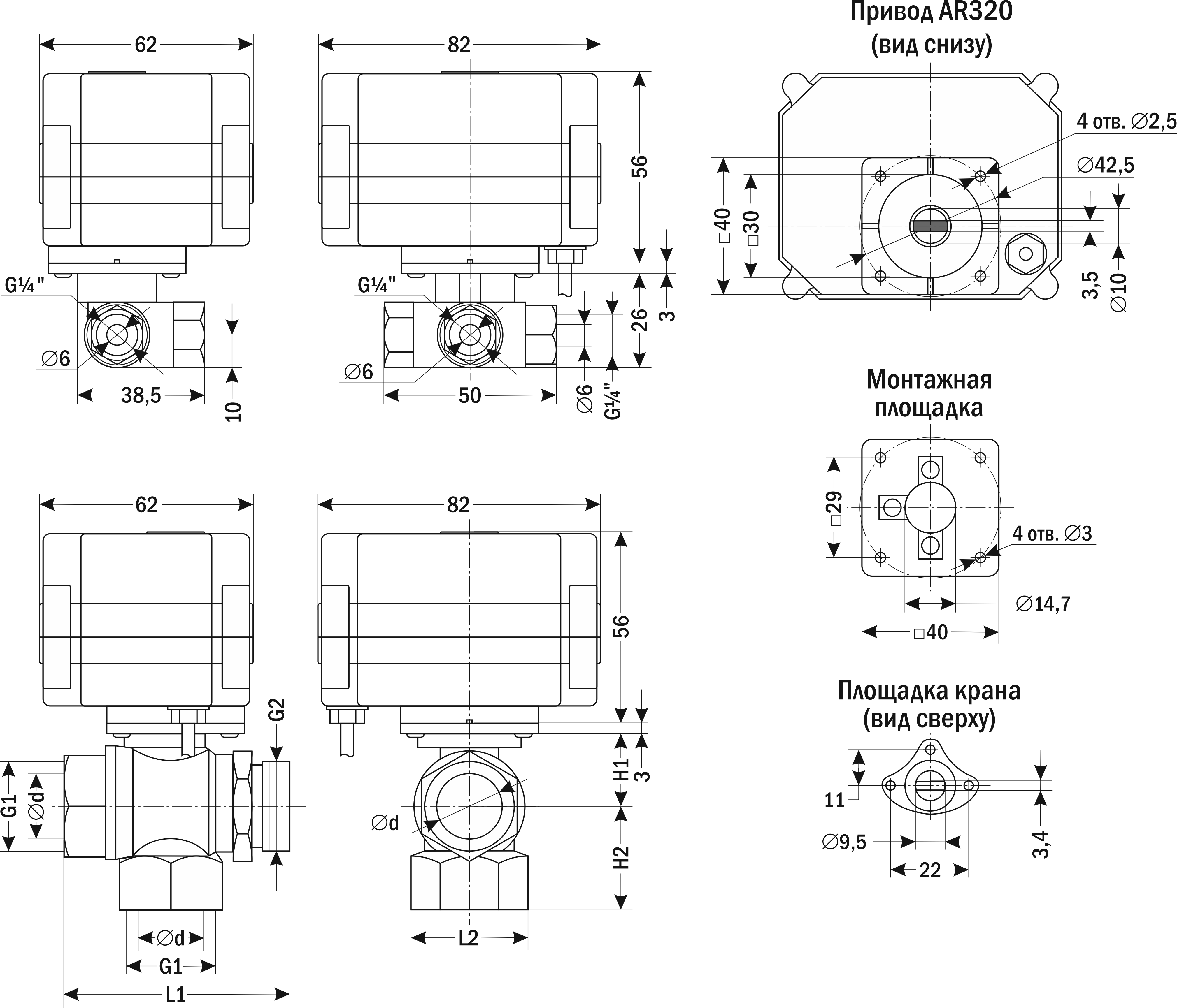

| Габаритные размеры
|
Привод AR320 прикручивается к монтажной площадке кранов AR320-3 четырьмя шурупами ∅ 3 мм, L=10 мм.
 |
|
Модель
AR320-3
| Размер, мм
| G1
| G2
| ||||
| ∅ d (Дэф)
| H1
| H2
| L1
| L2
| |||
| -15/12
| 12
| 21
| 29
| 55,5
| 30
| внутр. ½"
| внутр. ½"
|
| -20/15
| 15
| 21
| 32
| 65,5
| 34
| внутр. ¾"
| наруж. ¾"
|
| Документ | Дата обновления |
| Паспорт на AR320-3 | 15.05.2024 |
