AR330-3
Доступен для скачивания
краткий каталог продукции:
Цена: 5086 ... 6873 руб.
Кран шаровой трехходовой неполнопроходной с электроприводом AR330-3 предназначен для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- При отсутствии электропитания управление шаровым краном может осуществляться с помощью ручного дублера, который нужно вытянуть и повернуть по стрелке OPEN или SHUT (CLOSE)
- Автоматическое отключение при достижении конечного положения
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Долгий срок службы
| Параметр | Значение | ||
| Рабочая среда | Вода, горячая вода, воздух,
инертные газы, спирт | ||
| Материалы | Корпус | Латунь | |
| Уплотнение | PTFE | ||
| Температура рабочей среды | 0...+100 °С | ||
| Рабочее давление | 0...1,0 MПa | ||
| Диаметр условного прохода | 8…20 мм | ||
| Присоединение | Резьбовое G¼"...G¾" | ||
| Модель электропривода | AR330 | ||
| Время полного поворота | 5 с | ||
| Угол поворота | 90° (вращение в обоих направлениях) | ||
| Крутящий момент | 2,5 Н∙м | ||
| Степень пылевлагозащиты привода | IP65 | ||
| Питание | =5 В | =9...24 В | |
| Ток | 150 мА | 180 мА | |
| Мощность | 2 Вт | ||
| Схема подключения | 3-проводная с переключением | ||
| Длина кабеля | 350 мм | ||
Модификации:
| Обозначение
| Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г
|
| AR330-3-08/06 GBP
| 8 | 6
| 5
| ¼"
| 0,0
| 1,0
| AR330
| 370
|
| AR330-3-15/12 GBP
| 15 | 12
| 11
| ½" | 440 | |||
| AR330-3-20/15 GBP
| 20 | 15
| 20
| ¾" | 490 |
Расшифровка обозначения на примере крана AR330-3-20/15 XYZ:
AR330-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.
AR330-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.

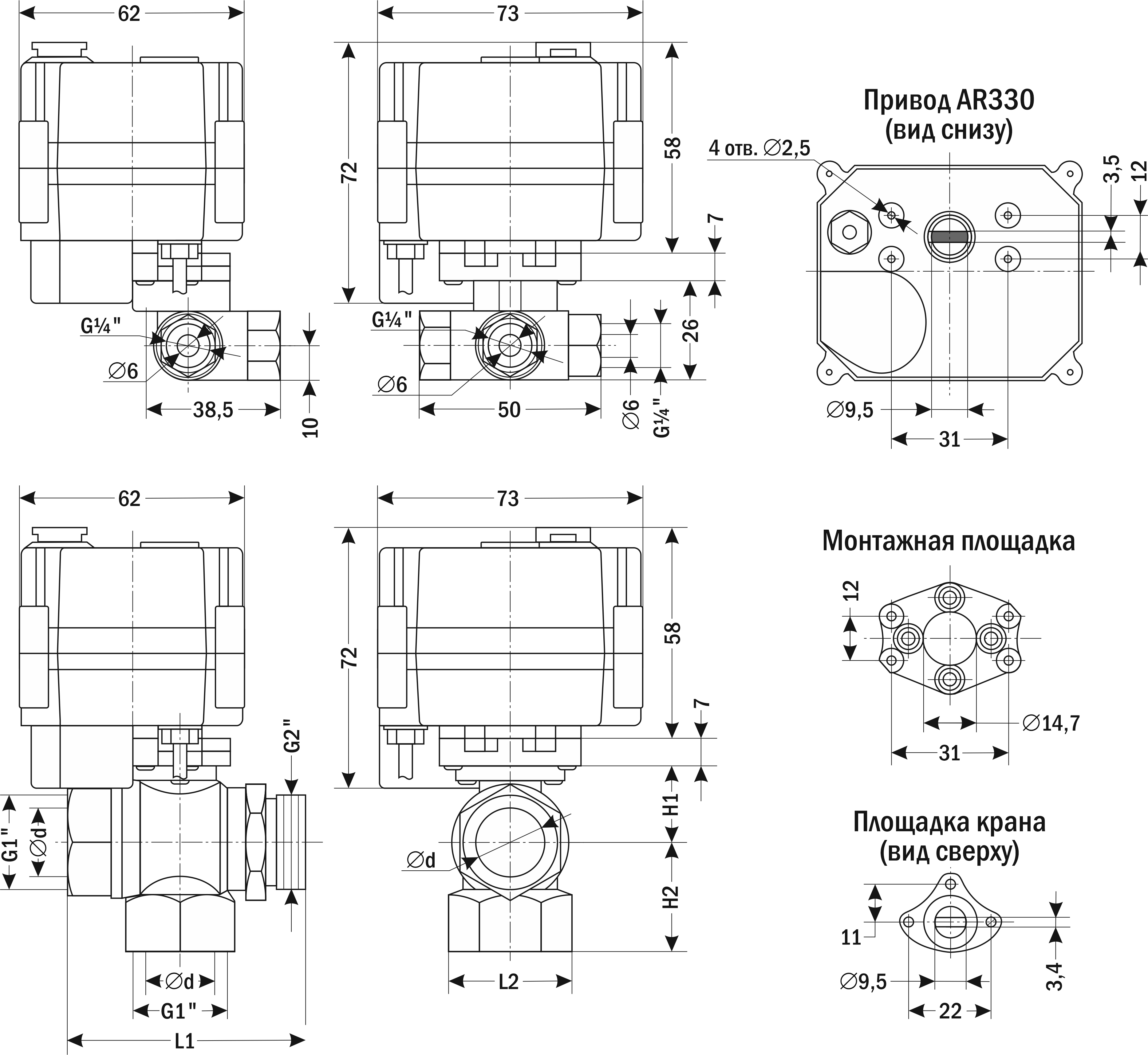

| Габаритные размеры
|
Привод AR330 прикручивается к монтажной площадке кранов AR330-3 четырьмя шурупами ∅ 2,5 мм, L=14 мм.
 |
|
Модель
AR330-3
| Размер, мм
| G1
| G2
| ||||
| ∅ d (Дэф)
| H1
| H2
| L1
| L2
| |||
| -15/12
| 12
| 21
| 29
| 55,5
| 30
| внутр. ½"
| внутр. ½"
|
| -20/15
| 15
| 21
| 32
| 65,5
| 34
| внутр. ¾"
| наруж. ¾"
|
