AR-WPS-111

AR-WPS-111 – это системы предотвращения протечек, которые можно устанавливать в квартирах и загородных домах, общественных и административных зданиях, промышленных и складских помещениях, котельных и локальных тепловых пунктах, станциях водоочистки, в системах водоснабжения и отопления – везде, где возможна утечка жидкости.

При появлении жидкости между электродами датчика AR-WS система предотвращения протечек подаст звуковой сигнал тревоги и автоматически перекроет подачу жидкости с помощью шарового крана с электроприводом. Открытие крана и возобновление подачи жидкости возможно только после устранения влаги между электродами датчика.

Система предотвращения протечек AR-WPS-111 состоит из трех основных элементов: блока управления, датчика обнаружения протечки AR-WS и шарового крана в сборе с электроприводом, предназначенного для экстренного прекращения подачи жидкости.

Блок управления предназначен для формирования напряжения питания подключенного к нему датчика, управления электроприводом шарового крана и подачи звукового сигнала тревоги. Звуковой сигнал подается, когда система обнаружит появление жидкости между электродами датчика. В нормальном состоянии звуковой сигнал выключен.

Датчики обнаружения протечки AR-WS устанавливаются электродами вниз в местах вероятного появления жидкости: под ванной, мойкой, рядом с унитазом или раковиной, под стиральной и посудомоечной машинами, батареей или котлом отопления, бойлером и т.д.
Шаровой кран с электроприводом предназначен для перекрытия водоснабжения (отопления) в случае возникновения протечки. Шаровой кран устанавливается на вводных трубопроводах горячей и холодной воды (или системе отопления) после ручных вентилей в местах, удобных для монтажа и обслуживания. В зависимости от назначения системы шаровые краны бывают разных размеров (с диаметром условного прохода – 15 или 20 мм). Шаровой кран с диаметром ½ дюйма применяется, как правило, для разводки горячей и холодной воды по дому, ¾ дюйма – для систем отопления, 1 дюйм – в системах централизованного водоснабжения или в котлах.

• Длина провода датчика AR-WS: 6 м
• Датчики системы подходят для работы с теплоносителями (антифриз, этиленгликоль, тосол)
• Защита трубопровода от гидравлических ударов
• Благодаря специальной конструкции крана
• Удобство в эксплуатации и обслуживании
• Блок питания =5 В, 1 А в комплекте

Параметр	Значение
Материалы крана	Корпус: латунь; уплотнение: PTFE
Рабочая среда	Вода, горячая вода, теплоносители (антифриз, этиленгликоль, тосол), спирт
Температура рабочей среды	0...+100°С
Рабочее давление	0...1 МПа
Диаметр условного прохода крана	15 мм	20 мм
Присоединение крана	½" или ¾"	1"
Угол полного поворота	90° (вращение в обоих направлениях)
Max крутящий момент	2 Н∙м
Время полного поворота	≤ 5 с
Напряжение питания	=5 В
Потребляемая мощность	≤ 5 Вт
Рабочий ток	≤ 1 А
Время запуска тревоги	1 с
Срок службы	не менее 50 000 срабатываний
Степень защиты	IP65
Длина провода датчика AR-WS	6 м
Вес - Кран с электроприводом - Блок управления - Блок питания - Датчик AR-WS с проводом	346 г 72 г 70 г 30 г	490 г 72 г 70 г 30 г

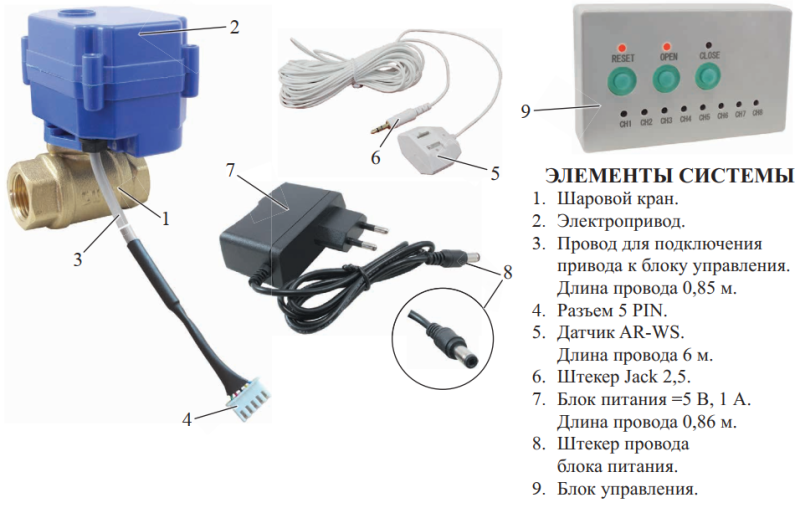

Элементы систем

Габаритные размеры

Размер, мм	AR-WPS-111-15	AR-WPS-111-20/15	AR-WPS-111-25/20
∅d	15	15	20
D	15	17	23
G	½"	¾"	1"
H	38	38	49
L1	57	61	72
L2	66	66	74
L3	33	33	43

Версия: 2020-05-20-КВА
