AR560-2M
Доступен для скачивания
краткий каталог продукции:
Цена: 3753 ... 4500 руб.
Краны шаровые неполнопроходные с электроприводами AR560-2M предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Версия: 2024-04-23-ШАР
Особенности:
- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR501, AR504SR, AR524SR, AR500E, AR510, AR520, AR564SR, AR570. Сравнительная таблица приводов серии AR5xx
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Пыле- и влагозащищенный корпус привода IP67 (выдерживает кратковременное погружение на глубину до 1 м)
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
Технические характеристики:
| Параметр | Значение |
| Тип | Шаровой неполнопроходной |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт |
| Материал | Корпус: латунь
Уплотнения: PTFE |
| Температура рабочей среды | +2...+90°С |
| Рабочее давление | 0...1,6 МПа |
| Диаметр условного прохода | 15...25 мм |
| Присоединение | Резьбовое наруж.+внутр. G½"...G1" |
| Присоединение привода к крану | М24×1,5 |
| Угол полного поворота | 90° (вращение в обоих направлениях) |
| Схема подключения | 3-проводная с переключением |
| Модель электропривода | AR560 |
| Время полного поворота | 11...15 с |
| Крутящий момент | 8 Н∙м |
| Питание, ток, мощность | ~220 В, 50 мА, 11 ВA
=24 В, 100 мА, 2,4 Вт |
| Степень пылевлагозащиты привода | IP67 |
| Длина кабеля | 350 мм |
Модификации:
| Обозначение | Ду,
мм | Дэф, мм | Kv,
м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель
привода | Вес крана
с приводом, г |
| AR560-2М-15/12 GBP | 15 | 12 | 11 | наруж. ½"+ внутр. ½" | 0,0 | 1,6 | AR560 | 487 |
| AR560-2М-20/17 GBP | 20 | 17 | 20 | наруж. ¾"+ внутр. ¾" | 552 | |||
| AR560-2М-25/19 GBP | 25 | 19 | 60 | наруж. 1"+ внутр. 1" | 630 |
Расшифровка обозначения на примере крана AR560-2М-15/12 XYZ:
AR560 – модель привода.
2М – двухходовой кран с наружной и внутренней резьбой.
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
AR560 – модель привода.
2М – двухходовой кран с наружной и внутренней резьбой.
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

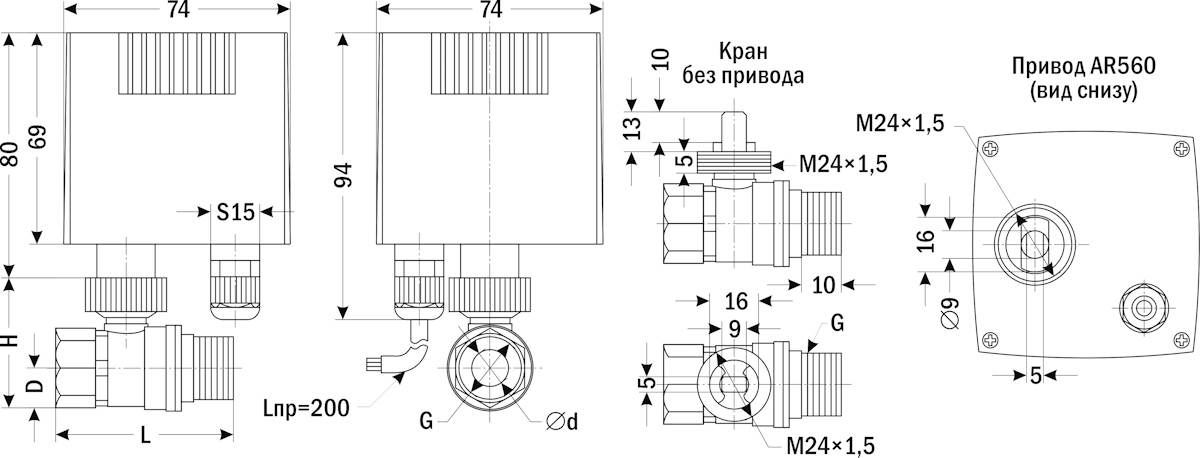

| Габаритные размеры |
 |
| Размер,
мм | AR560-2M | ||
| -15/12 | -20/17 | -25/19 | |
| ∅ d (Дэф) | 12 | 17 | 19 |
| D | 13 | 16 | 20 |
| H | 45 | 52 | 58 |
| L | 57 | 64 | 69 |
| G | ½" | ¾" | 1" |
| Документ | Дата обновления |
| Паспорт на AR560-2 | 24.04.2024 |
