AR564SR-3
Доступен для скачивания
краткий каталог продукции:
Цена: 5466 ... 17929 руб.
Краны шаровые трехходовые T-типа неполнопроходные с электроприводом AR564SR-3 предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
Особенности:
- Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR501, AR504SR, AR524SR, AR500E, AR510, AR520, AR560, AR570. Сравнительная таблица приводов серии AR5xx
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы. Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
- Пыле- и влагозащищенный корпус привода IP67 (выдерживает кратковременное погружение на глубину до 1 м)
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
Технические характеристики:
| Параметр | Значение | ||
| Тип | Шаровой трехходовой Т-типа неполнопроходной | ||
| Рабочая среда | Вода, горячая вода, масло, воздух | ||
| Материалы | Корпус: латунь
Уплотнение: PTFE | ||
| Температура рабочей среды | +2...+90°С | ||
| Рабочее давление | 0,0...1,6 МПа | ||
| Диаметр условного прохода | 15...40 мм | ||
| Присоединение | Резьбовое G½"...G1½" | ||
| Угол полного поворота | 90° (вращение в обоих направлениях) | ||
| Схема подключения | 2-проводная с выключением одного контакта | ||
| Модель электропривода | AR564SR | ||
| Время полного поворота, с | 15 | ||
| Крутящий момент, Н∙м | 8 | ||
| Питание, В | ~220 В | =12...24 В | |
| =12 В | =24 В | ||
| Ток, мощность | 50 мА, 4 ВA | 150 мА, 2 Вт | 60 мА, 2 Вт |
| Пусковой ток зарядки конденсатора | 50 мА | 1А | |
| Ток покоя | - | 10 мА | 6 мА |
| Степень пылевлагозащиты привода | IP67 | ||
| Длина кабеля | 350 мм | ||
Модификации:
| Обозначение | Ду,
мм | Дэф, мм | Kv,
м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель
привода | Вес крана
с приводом, г |
| AR564SR-3-15/10 GBP | 15 | 10 | 11 | G1/2" | 0,0 | 1,6 | AR564SR | 426 |
| AR564SR-3-20/11 GBP | 20 | 11 | 20 | G3/4" | 561 | |||
| AR564SR-3-25/17 GBP | 25 | 17 | 60 | G1" | 679 | |||
| AR564SR-3-32/24 GBP | 32 | 24 | 80 | G11/4" | 1032 | |||
| AR564SR-3-40/29 GBP | 40 | 29 | 110 | G11/2" | 2140 |
Расшифровка обозначения на примере крана AR564SR-3-15/10 XYZ:
AR564SR – модель привода.
3 – трехходовой кран.
15 – условный диаметр прохода в мм.
10 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
AR564SR – модель привода.
3 – трехходовой кран.
15 – условный диаметр прохода в мм.
10 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

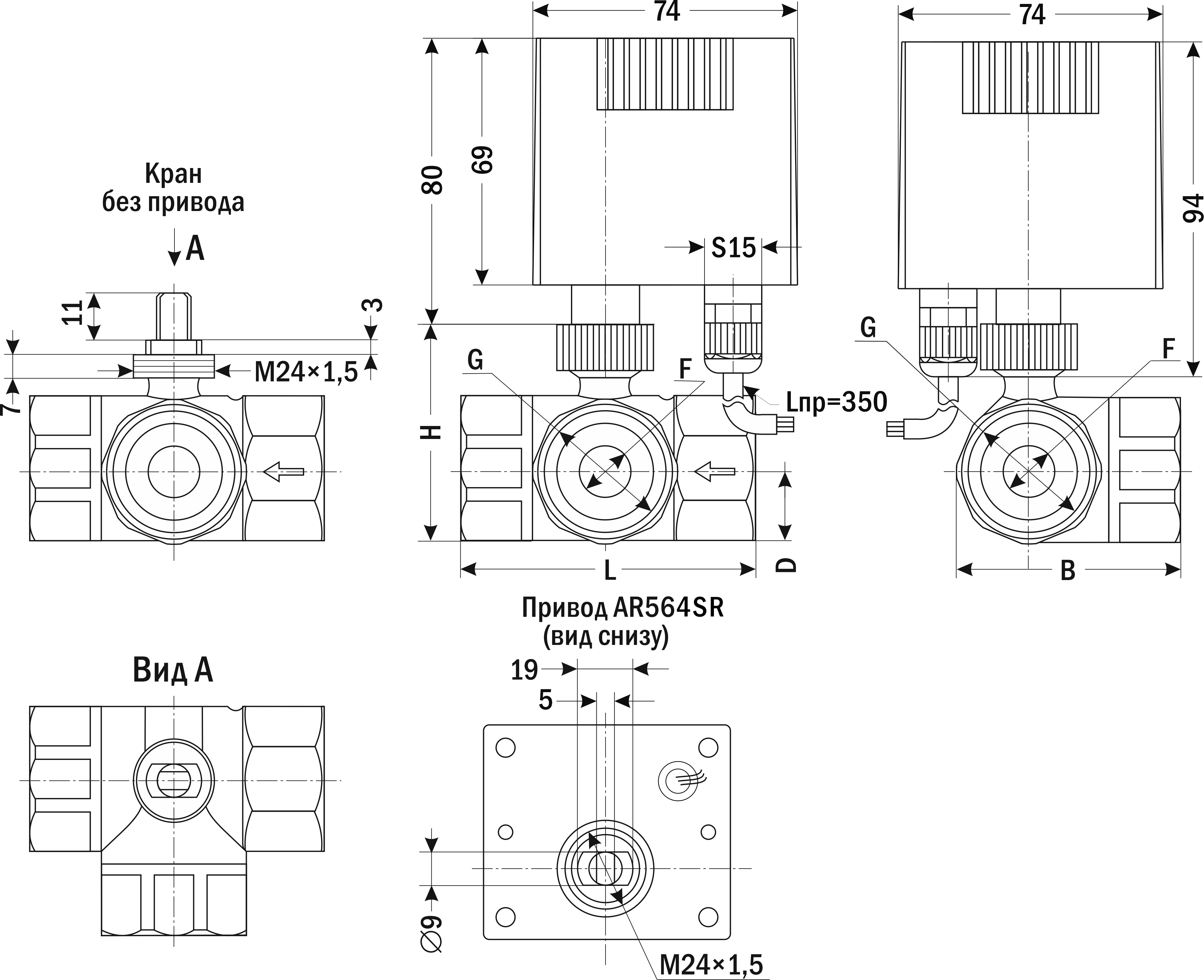

| Габаритные размеры |
 |
| Размер, мм | AR564SR-3, Ду, мм | ||||
| -15/10 | -20/11 | -25/17 | -32/24 | -40/29 | |
| B | 42 | 53 | 58 | 75,5 | 94 |
| D | 14 | 16 | 20 | 27,5 | 34 |
| F (Дэф) | 10 | 11 | 17 | 24 | 29 |
| G | 1/2" | ¾" | 1" | 11/4" | 11/2" |
| H | 45 | 52 | 60 | 76 | 88 |
| L | 55,5 | 68 | 76 | 97 | 118 |
