AR314SR-3
Доступен для скачивания
краткий каталог продукции:
Цена: 4737 ... 5831 руб.
Кран шаровой трехходовой неполнопроходной с электроприводом AR314SR-3 предназначен для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы. Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
- Автоматическое отключение при достижении конечного положения
- Самовозврат при отключении питания
- Возможность выбора, в какое положение происходит самовозврат. При установке привода относительно крана с поворотом на 90° меняется логика работы
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Низкий уровень шума
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
Технические характеристики:
| Параметр
| Значение
| ||||
| Рабочая среда
| Вода, горячая вода, воздух, инертные газы, спирт
| ||||
| Материалы
| Корпус
| Латунь
| |||
| Уплотнение
| PTFE
| ||||
| Температура рабочей среды
| 0...+100 °С
| ||||
| Рабочее давление
| 0...1,0 MПa
| ||||
| Диаметр условного прохода
| 8…20 мм
| ||||
| Присоединение
| Резьбовое G¼"...G¾"
| ||||
| Модель электропривода
| AR314SR | ||||
| Время полного поворота
| 5 с
| ||||
| Угол поворота
| 90° (вращение в обоих направлениях)
| ||||
| Крутящий момент
| 2 Н∙м
| ||||
| Степень пылевлагозащиты привода
| IP65
| ||||
| Питание
| ≅9...24 В
| ||||
| ~9 В
| ~24 В
| =9 В
| =24 В
| ||
| Ток
| 300 мА
| 200 мА
| 170 мА
| 150 мА
| |
| Пусковой ток зарядки конденсатора
| 550 мА
| 350 мА
| 350 мА
| 200 мА
| |
| Мощность
| 5 ВA/Вт
| ||||
| Схема подключения
| 2-проводная с выключением одного контакта
| ||||
| Длина кабеля
| 300 мм
| ||||
Модификации:
| Обозначение
| Ду, мм
| Дэф, мм
| Kv, м³/ч
| Присоединение
| Pmin, МПа
| Pmax, МПа
| Модель
привода | Вес крана
с приводом, г |
| AR314SR-3-08/06 GBP
| 8
| 6
| 5
| ¼"
| 0,0
| 1,0
| AR314SR
| 400
|
| AR314SR-3-15/12 GBP
| 15
| 12
| 11
| ½"
| 460
| |||
| AR314SR-3-20/15 GBP
| 20
| 15
| 20
| ¾"
| 520
|
Расшифровка обозначения на примере крана AR314SR-3-20/15 XYZ:
AR314SR-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.
AR314SR-3 – модель крана.
20 – Ду, мм (диаметр условного прохода);
15 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

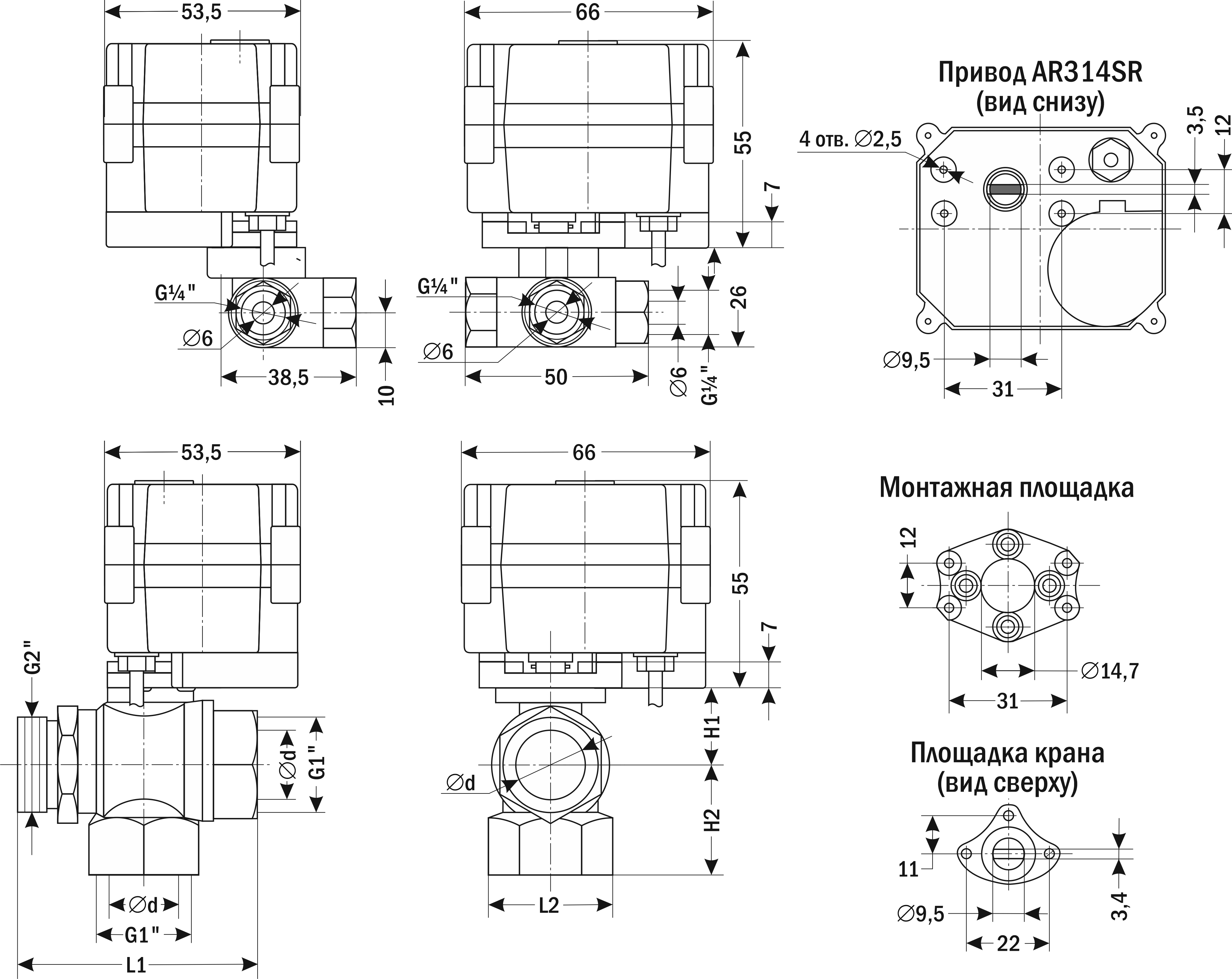

| Габаритные размеры
| |
|
Ду = 8 мм | Привод AR314SR прикручивается к монтажной площадке кранов AR314SR-3 четырьмя шурупами ∅ 2,5 мм, L=14 мм.
 |
| Ду = 15, 20 мм | |
| Модель
AR314SR-3 | Размер, мм
| G1
| G2
| ||||
| ∅ d (Дэф)
| H1
| H2
| L1
| L2
| |||
| -15/12
| 12
| 21
| 29
| 55,5
| 30
| внутр. ½"
| внутр. ½"
|
| -20/15
| 15
| 21
| 32
| 65,5
| 34
| внутр. ¾"
| наруж. ¾"
|
Версия: 2024-05-26-ШАР
| Документ | Дата обновления |
| Паспорт на AR314SR-3 | 30.05.2024 |
