ARL-V501
Доступен для скачивания
краткий каталог продукции:
Цена: 27640 руб.
Вибрационный датчик уровня ARL-V501 предназначен для контроля уровня не склонных к сильному налипанию жидкостей (плотностью не менее 0,7 г/см³) и сыпучих материалов (порошок и гранулы диаметром не более 10 мм, плотностью не менее 0,1 г/см³)
Особенности:
- Монтаж на емкости сверху или сбоку
- Возможность смены логики срабатывания реле на обратную
- Настраиваемая задержка срабатывания реле 0...60 с
- Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
- Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма
Принцип действия: Вибрационный датчик уровня размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в среду возникает затухание колебаний, которое электронно регистрируется, и срабатывают два выходных реле.
Области применения:
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в среду возникает затухание колебаний, которое электронно регистрируется, и срабатывают два выходных реле.
- Производство строительных материалов (цемент, песок, сухие смеси)
- Пищевая промышленность (мука, соль, сахар, чай, кофе, крупы, орехи, корма для животных, вода, растительное масло, солевые и спиртовые растворы)
- Полимерная промышленность (полимерный гранулят и пр.)
- Химическая промышленность (минеральные удобрения, известь, химические реагенты, моющие средства)
- Агропромышленный комплекс (комбикорм, зерно, лузга)
- ЖКХ (вода, конденсат)
Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G1-30
Для фланцевого присоединения используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно)
Технические характеристики:
| Параметр | Значение |
| Свойства рабочей среды
- жидкости - порошок и гранулы | Вязкость 1...10000 сСт, плотность ≥ 0,7 г/см³
Диаметр ≤ 10 мм, плотность ≥ 0,1 г/см³ |
| Реле
| 2 реле ~5 А, 250 В; =5 А, 28 В,
переключающий контакт |
| Быстродействие
| 0,6 с при покрытии средой
1...3 с при отсутствии среды |
| Питание
| ~220 В, =24 В
|
| Потребляемая мощность, не более
| 5 Вт
|
| Степень пылевлагозащиты
| IP67
|
| Класс взрывозащиты
| Exd IIC Т4 ~ T6
|
| Температура рабочей среды
| −40...+85°C
|
| Температура окружающей среды
(корпус) | −20...+60°C
|
| Давление рабочей среды, не более
| 4 МПа
|
| Присоединение
| Резьбовое G1"
|
| Присоединение кабеля
| М20×1,5
|
| Материал корпуса прибора
| Алюминий
|
| Материал вибрационного зонда
| Нержавеющая сталь
|
| Длина зондов
| 100 мм
|
| Габаритные размеры | 277×90×126 мм |
| Вес | 836 г |

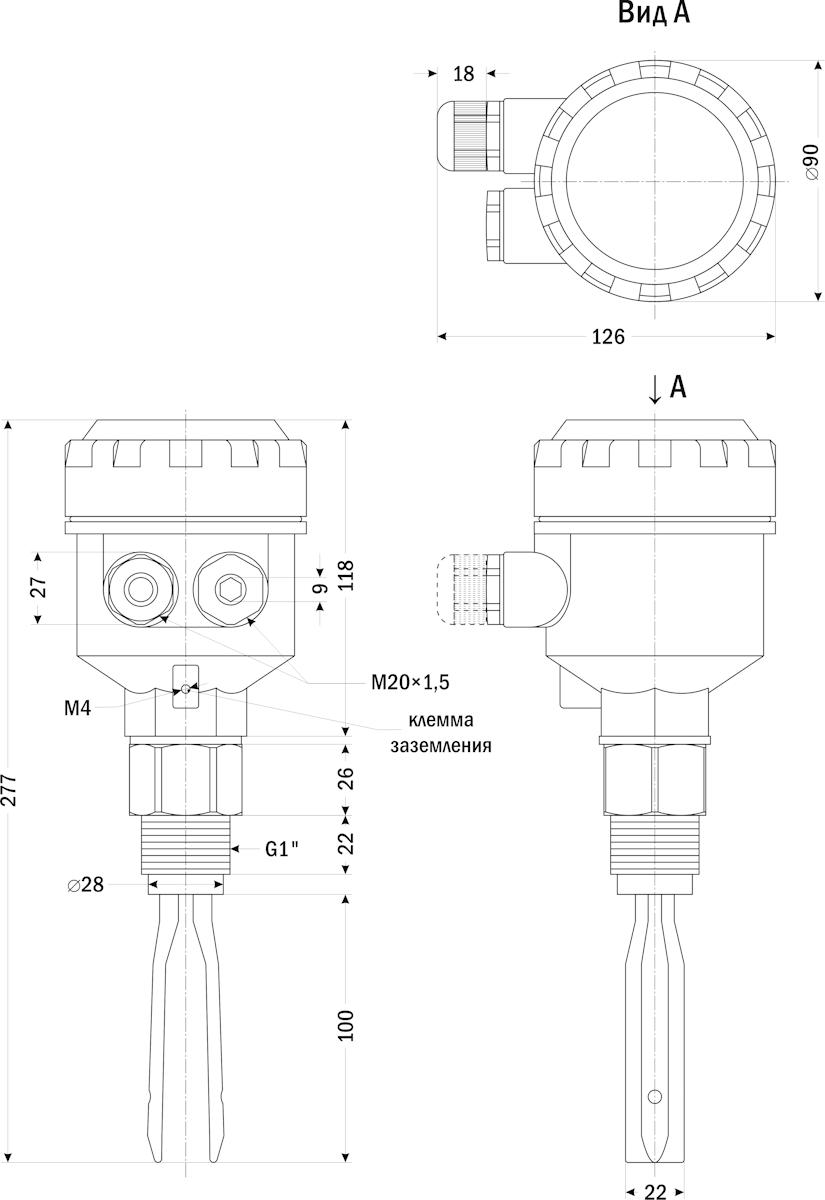

| Габаритные размеры |
 |
Версия: 2025-01-24-СДГ
| Документ | Дата обновления |
| Паспорт на ARL-V501 | 25.01.2025 |
