РЭПВ-52-М
Доступен для скачивания
краткий каталог продукции:
Цена: 1283 ... 5849 руб.
Электромагнитный пневмораспределитель cерии РЭПВ-52-М 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
Особенности:
- Одна катушка (моностабильный) – управляются при помощи катушки, возврат за счет пружины

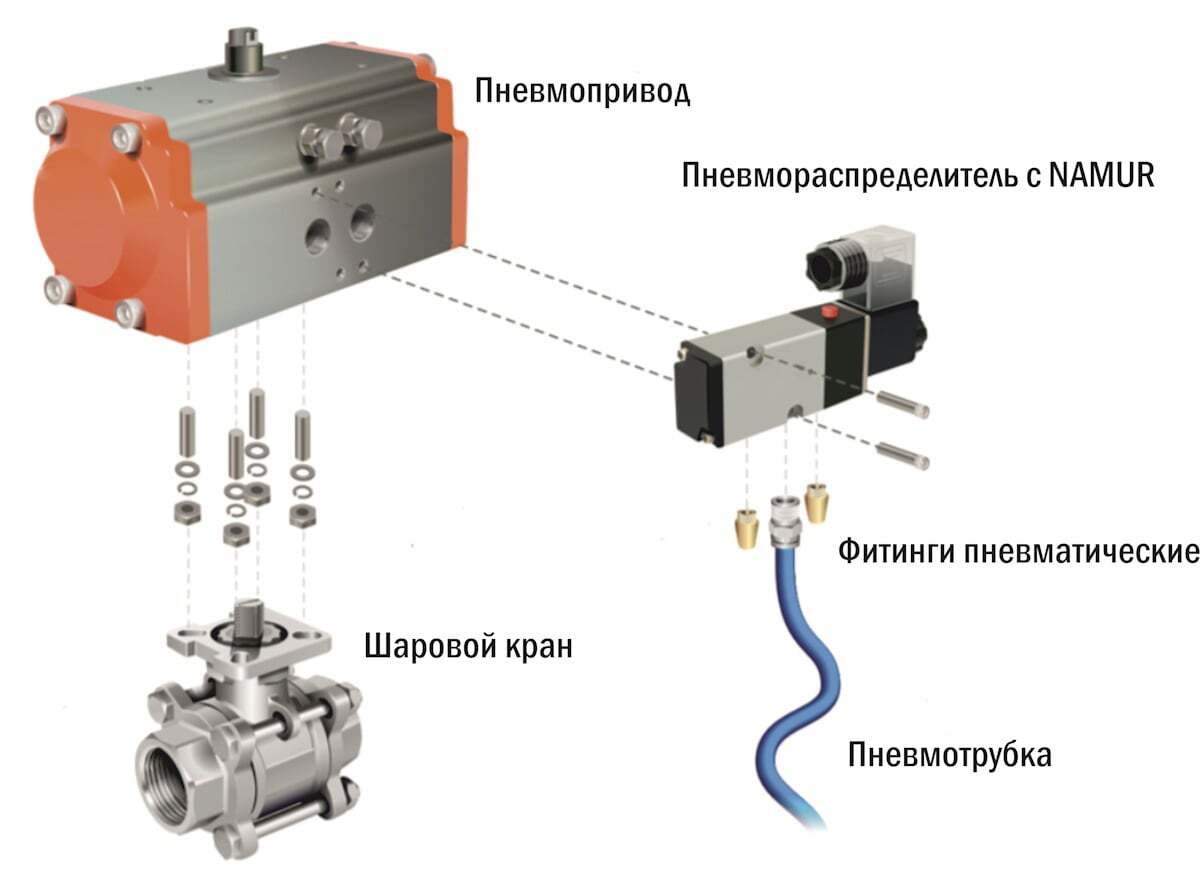

- Cтандарт присоединения воздуховодов NAMUR, созданный для облегчения стыковки промышленных клапанов и вспомогательного оборудования с приводами. Данный стандарт предполагает крепление пневмораспределителя на площадку, расположенную непосредственно на корпусе исполнительного механизма (пневмопривода или пневмоцилиндра). Использование приводов и клапанов с NAMUR упрощает монтаж распределителей, позволяет использовать меньше фитингов и трубок, повышает энергоэффективность пневмосистемы по сравнению с использованием оборудования с общепромышленным интерфейсом подключения
Технические характеристики:
| Параметр | Значение | |||
| Тип распределителя | 5/2
| |||
| Рабочая среда
| Очищенный воздух (тонкость очистки 40 мкм)
| |||
| Проходное сечение | ¼"
| ⅜" | ½" | |
| Присоединение рабочих портов | G¼"
| G⅜" | G½" | |
| Присоединение портов выхлопа
| G⅛"
| G¼" | G½" | |
| Пропускная способность (при давлении 0,6 МПа)
| 1350 л/мин
| 2250 л/мин | 3200 л/мин | |
| Рабочее давление | 0,15…0,8 МПа | |||
| Максимальное давление
| 1,2 МПа
| |||
| Питание
| ~220 В, ~110 В, ~24 В
=24 В, =12 В | |||
| Допуск по напряжению
| ±10% | |||
| Катушка | КС-28
ASEx580 (взрывозащищенная) | |||
| Потребляемая мощность катушки | КС-28: ~5,5 ВА/=5 Вт
ASEx580: ~5 ВА/=5 Вт | |||
| Температура эксплуатации | −5…+60°C | |||
| Степень защиты
| IP65 | |||
| Класс изоляции соленоида
| Класс F | |||
| Максимальная частота срабатывания | 5 Гц | |||
| Наработка до отказа
| 12 000 000 циклов
| |||
| Материал корпуса распределителя
| Анодированный алюминий | |||
| Материал уплотнения | NBR | |||
| Модель | Присоединение рабочих портов | Присоединение портов выхлопа

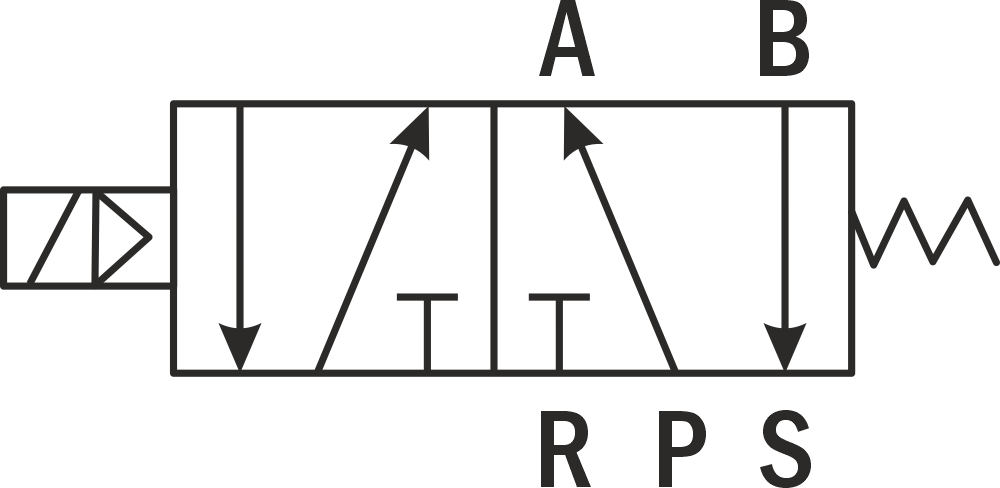

| Пневматическая схема
| Габаритные размеры, мм | Вес, г |
| РЭПВ-
5221-14-М | G¼" | G⅛" |
P – порт питания
А – рабочий порт B – рабочий порт R – порт выхлопа S – порт выхлопа | 67×120×22 | 200 |
| РЭПВ-
5231-38-М | G⅜" | G¼" | 69×137×27,5
| 280 | |
| РЭПВ-
5241-12-М | G½" | G½" | 75×167×34 | 494 |
Описание прибора:Для управления пневмоцилиндрами двустороннего действия применяют пневмораспределители типа 5/2 (5-линейные, 2-позиционные), имеющие 5 каналов ввода-вывода и 2 положения золотника.
Моностабильный распределитель: в исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
Моностабильный распределитель: в исходном положении воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S. При подаче питания на катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R. При снятии питания золотник возвращается в исходное положение.
| Габаритные чертежи |

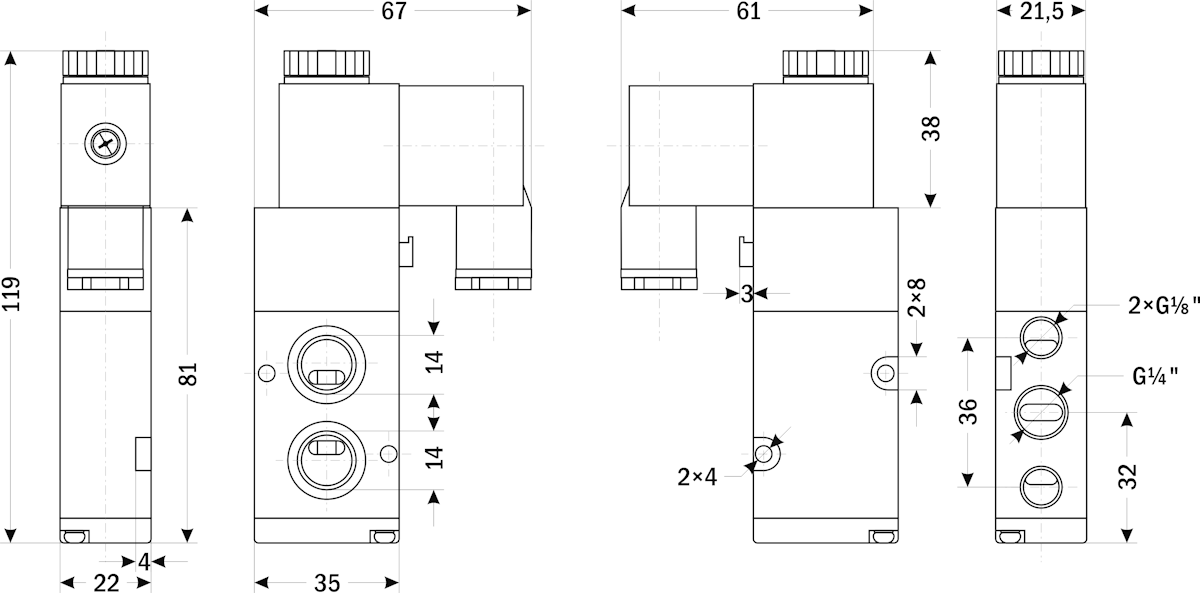

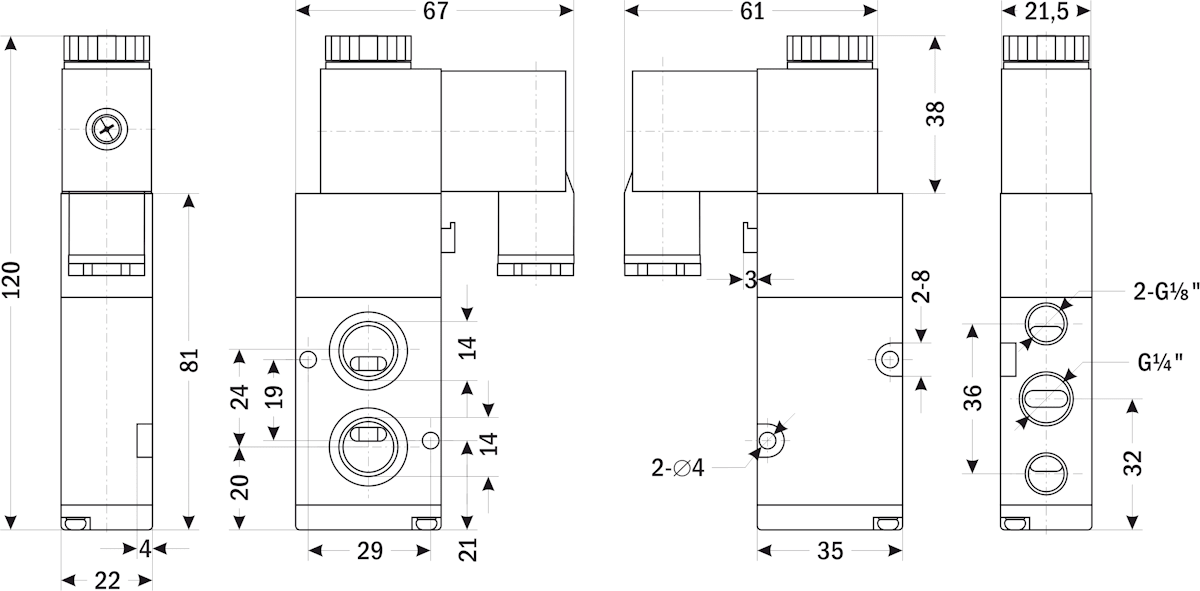

РЭПВ-5221-14-М
 |

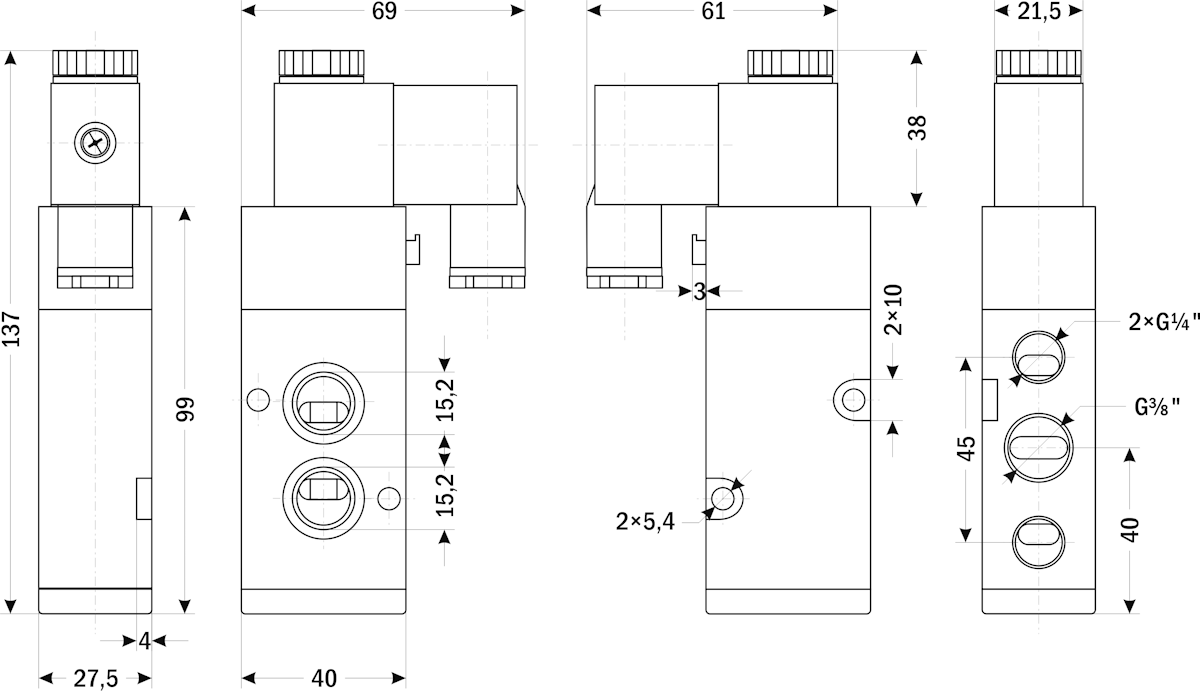

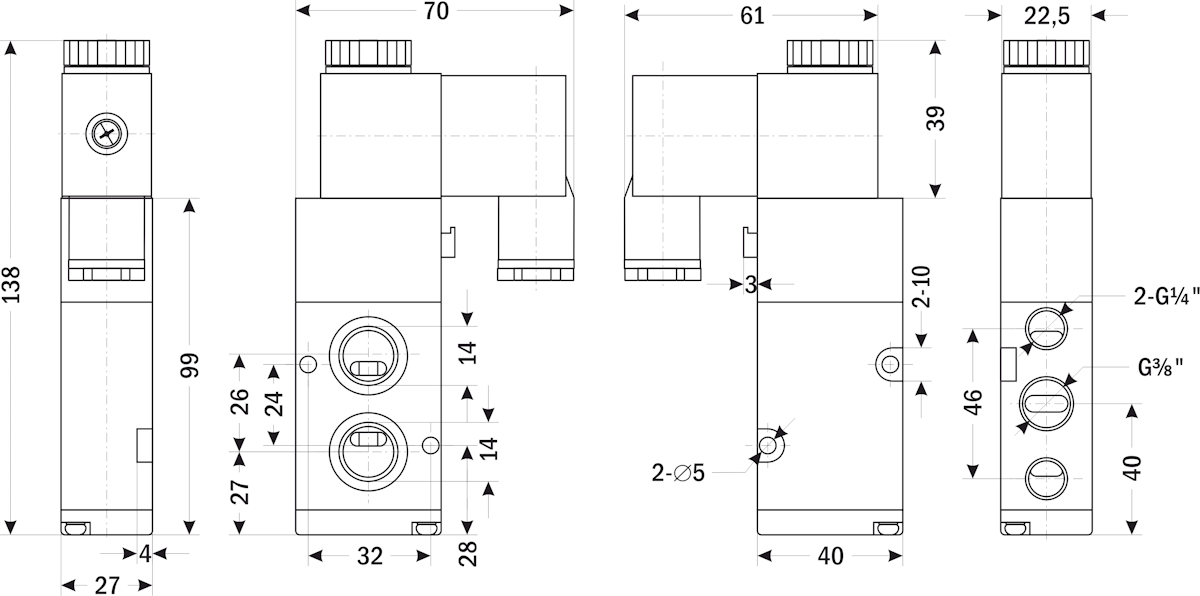

РЭПВ-5231-38-М
 |
|

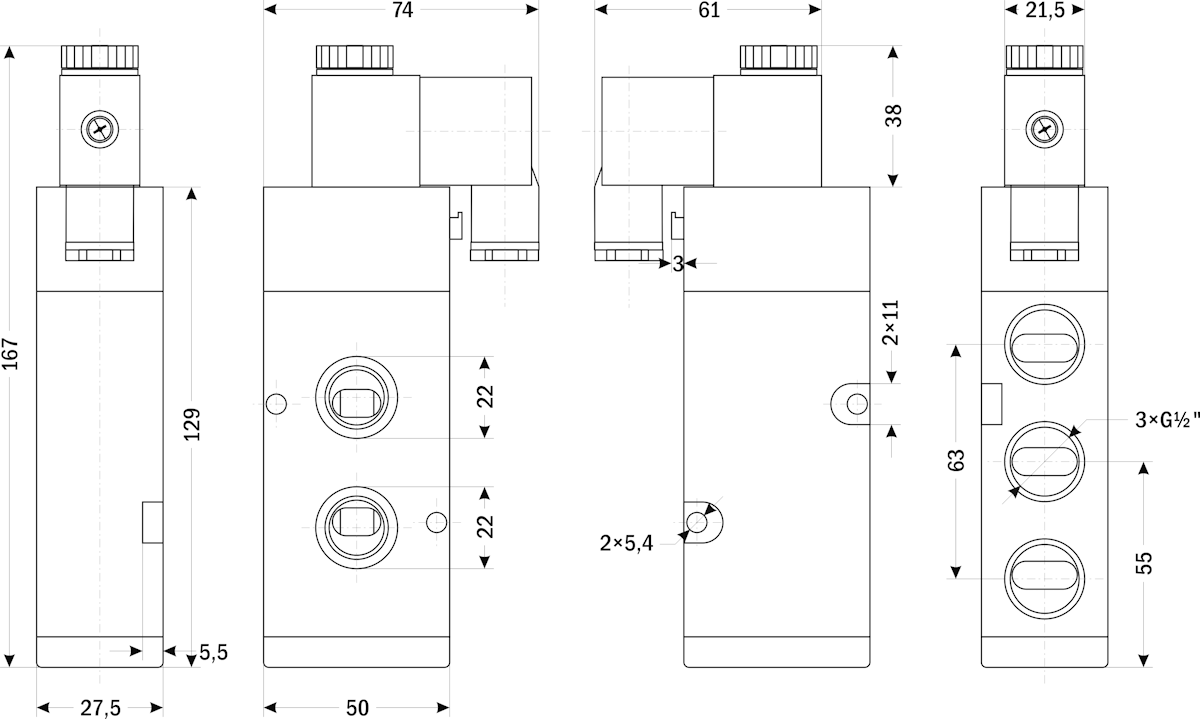

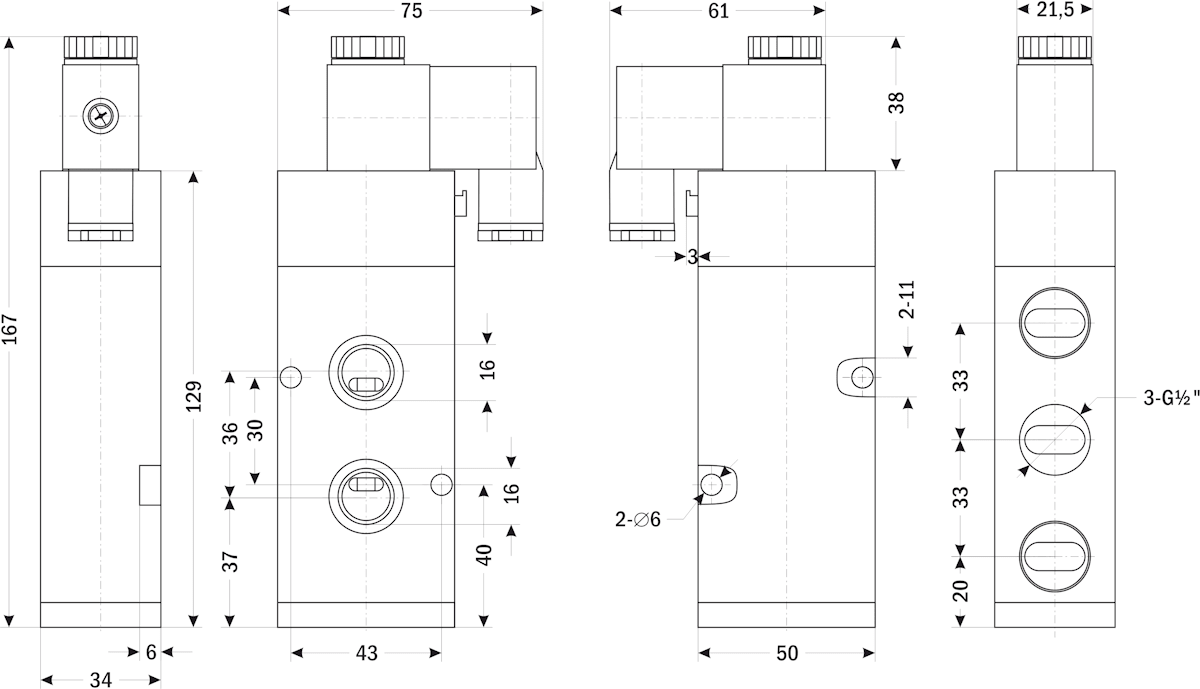

РЭПВ-5241-12-М
 |
Версия: 2025-10-07-СДГ
| Документ | Дата обновления |
| Паспорт на РЭПВ-52-М | 08.10.2025 |
