КПР-Б8

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Материал	Корпуса: чугун Диска: чугун Уплотнения: EPDM
Температура рабочей среды	−10...+120°C
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...150 мм
Присоединение затвора	межфланцевое
Стандарт присоединения затвора к приводу	ISO5211

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Б8-050-WHE	50	105	W2"	9×9	4800
КПР-Б8-100-WHE	100	594	W4"	11×11	3940
КПР-Б8-150-WHE	150	1622	W6"	14×14	14350

Расшифровка обозначения на примере затвора КПР-Б8-050 XYZ:
КПР-Б8 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM

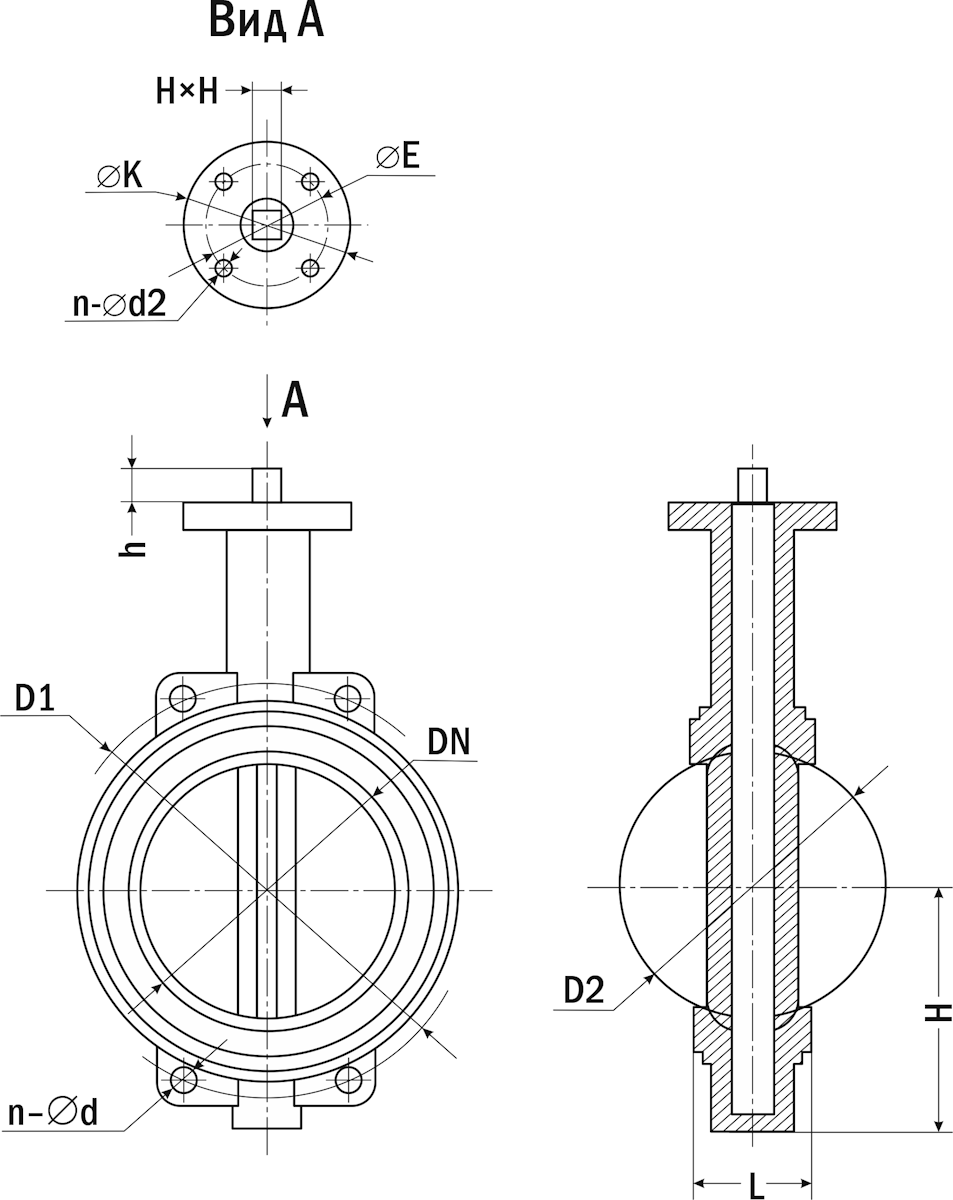

Габаритные и присоединительные размеры

Модель
	Размеры, мм
	Dn	D1	D2	H	h	L	n-∅ d	n-∅ d2	H×H	∅ E	∅ K
КПР-Б8-050	50	89	51	68	20	46	4-16	4-7	9×9	50 (F05	76
КПР-Б8-100	100	150	104	109	19	51	4-18	8-10	11×11	70 (F07)	90
КПР-Б8-150	150	204	155	138	24	60	4-20	8-10	14×14	70 (F07)	90

Версия: 2025-05-19-СДГ
