ДР-ДД-Т

Доступен для скачивания
краткий каталог продукции:

Цена: 1993 руб.

Реле ДР-ДД-Т предназначено для сигнализации о достижении перепадом давления воздуха заданного значения.

Представляет собой механическое реле перепада давления (прессостат) с поворотным указателем для ручной настройки порога срабатывания. Прибор выполнен в пластиковом корпусе со штуцерами диаметром 6 мм. В комплект входит гибкая трубка длиной 1,2 м, пластиковые соединители для воздуховодов и установочные винты.

Реле предназначено для работы в вентиляционных системах: контроля засорения фильтра, контроля работы вентилятора, контроля направления потока в коробе. Особенности:

Может применяться для сигнализации об аварийно низком или высоком перепаде давления в системе
Может применяться для контроля засоренности воздушных фильтров
Может применяться для контроля работоспособности вентиляторов
Настройка перепада давления
Высокий ресурс реле: 10⁶ срабатываний
Гибкая трубка длиной 1,2 м и пластиковые соединители для воздуховодов в комплекте

Технические характеристики:

Параметр	Значение
Рабочая среда	Воздух
Диапазон регулируемого давления	0,02…4 кПа
Максимальное давление	10 кПа
Дифференциал	0,01...0,25
Температура рабочей среды	−20...+85°C
Реле	~1 А, 250 В
Погрешность срабатывания реле	±15 %, но не менее ±10 Па
Кабельное присоединение	PG-11
Присоединение воздуховодов	2 трубки ∅ 6 мм
Расположение оси крепежного отверстия прибора	Вертикально, штуцерами вниз
Степень пылевлагозащиты	IP54
Габаритные размеры	101×86×57,5 мм
Вес	150 г

Модификации:

Модель	Диапазон, кПа	Дифференциал, кПа	P_max, кПа
ДР-ДД-Т-80	0,02...0,2	0,01	10
ДР-ДД-Т-82	0,03...0,3	0,01
ДР-ДД-Т-83	0,05...0,5	0,02
ДР-ДД-Т-85	0,2...1,0	0,1
ДР-ДД-Т-86	0,5...2,5	0,15
ДР-ДД-Т-87	1,0...4,0	0,25

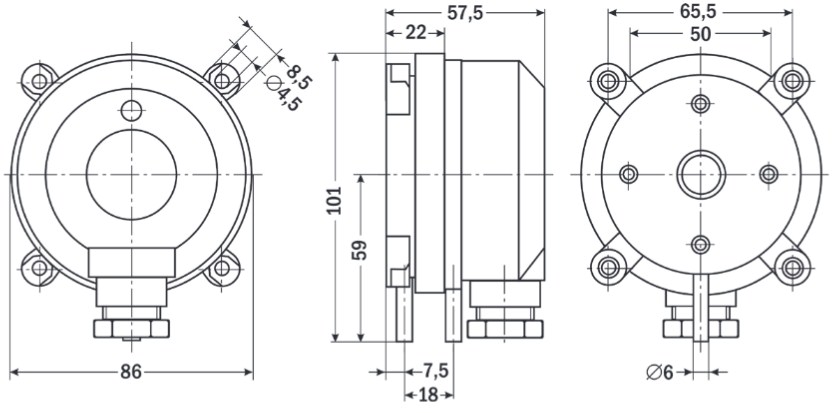

Габаритные размеры

Версия: 2023-08-05-КВА
