Параграф PL3 (базовый блок)

Электронный регистратор «ПАРАГРАФ PL3» предназначен для измерения, регистрации и регулирования температуры и других физических величин Особенности:

• Гибкая модульная структура: прибор комплектуется необходимым набором модулей ввода-вывода под задачу заказчика
• Встроенная ОС на основе Linux
• Цветной TFT-дисплей с сенсорной панелью
• Отображение параметров в виде числовых значений, столбчатых или круговых диаграмм, графиков
• Математическая обработка
• Базовый блок включает в себя:

        -главный процессор;
        -дисплей с сенсорным экраном;
        -импульсный источник питания ~/=85…260 В;
        -базовые интерфейсы связи (USB и RS-485);
        -слот D для расширенного модуля связи (дополнительный USB Host, RS-485, RS-485/RS-232 и Ethernet)

Входные модули для установки в слоты A, B, C
Выходные модули для установки в слоты A, B, C
Коммуникационные модули для установки в слот D

Технические характеристики:

Параметр		Значение	Погрешность
Входные сигналы	Термосопротивления (ТС)	Cu50, Cu100: −50…+200°С	±0,73%; ±0,37%
		Cu'50, Cu'100: −200…+200°С	±0,4%; ±0,2%
		Pt100, Pt'100, Pt500, Pt1000: −100…+600°С	±0,14%; ±0,12%; ±0,3%; ±0,14%
		Pt'50, Pt'500: −200…+600°С	±0,25%
		Ni100, Ni500, Ni1000: −60…+180°С	±0,3%; ±0,58%; ±0,3%
	Термопары (ТП)	ТХА (K): −200…+1370°С	±0,51%
		ТХК (L): −200…+800°С	±0,44%
		ТЖК (J): −210…+1200°С	±0,44%
		ТХКн (E): −200…+1000°С	±0,4%
		ТМКн (T): −200…+400°С	±0,31%
		ТНН (N): −200…+1300°С	±0,8%
		ТПП (S, R): −50…+1768°С	±0,41%; ±0,47%
		ТПР (B): +250…+1820°С	±0,96%
	Аналоговые	Ток I: 0(4)…20 мА, −20...30 мА, 3...30 мА Напряжение U: 0(1)…5 В, 0(2)…10 В, −2…13 В, −10…25 мВ, −10…100 мВ, 0…600 мВ, −30…30 мВ, −120…120 мВ	± 0,25%
Выходные сигналы	Дискретные	Реле (нормально открытое) ~1 А, 250 В Реле (перекидные контакты) ~5 А, 250 В Выход для управления твердотельным реле =10 мА, 30 В
	Аналоговый	4...20 мА
Дисплей		Графический сенсорный 5,7" с разрешением 320×240 точек
Интерфейс		RS-485, RS-485/RS-232 (Modbus-RTU), USB Host, USB Device, Ethernet
Память		1,5 ГБ (до 250 000 000 значений)
Встроенный источник питания		=24 В
Потребляемая мощность		25 ВА
Питание		≅85…260 В
Условия эксплуатации	Температура	0…+50°С
	Влажность	≤ 90%RH
Габаритные размеры (В×Ш×Г)		145×145×100 мм
Размеры врезного отверстия (В×Ш)		138×138 мм

Модуль	Описание	Подходящие слоты
USB	Порт USB	слот D
ETU	USB-Host, Ethernet	слот D
ACM	RS-485, RS-485/RS-232, USB, Ethernet 10 Мбит/с	слот D
I16	16 входов измерения тока	слоты A, B, C
U16	16 входов измерения напряжения	слоты A, B, C
UI4	4 входа измерения тока + 4 входа измерения напряжения	слоты A, B, C
UI8	8 входов измерения тока + 8 входов измерения напряжения	слоты A, B, C
UI4D8	4 входа измерения тока + 4 входа измерения напряжения + 8 цифровых входов	слоты A, B, C
RT6	6 входов для термосопротивлений	слоты A, B, C
TC4	4 входа для термопарных датчиков	слоты A, B, C
ТС8	8 входов для термопарных датчиков	слоты A, B, C
D8	8 цифровых изолированных входов	слоты A, B, C
R81	8 релейных выходов ∼1 А, 250 В	слоты A, B, C
R45	4 релейных выхода ∼5 А, 250 В	слоты A, B, C
R65	6 релейных входов ∼5 А, 250 В	слоты A, B, C
S8	8 SSR-выходов	слоты A, B, C
S16	16 SSR-выходов	слоты A, B, C
IO2	2 токовых выхода 4...20 мА	слоты A, B, C
IO4	4 токовых выхода 4...20 мА	слоты A, B, C

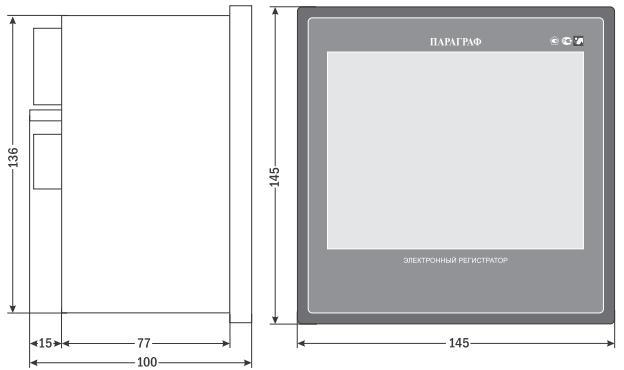

Габаритные размеры
